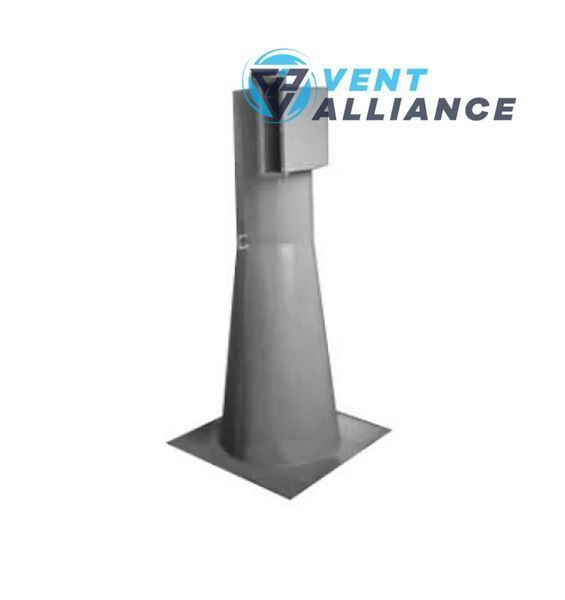

Циклон ЦОК 2

Циклон із зворотним конусом (ЦОК) – це надійне обладнання інерційного типу, створене для сухого очищення повітря та газоповітряних сумішей від абразивного та дрібнодисперсного пилу. У виняткових випадках пристрій справляється і зі складнішими забрудненнями – наприклад, із сажею чи тальком.

Циклон ЦОК застосовується в умовах помірного клімату при температурі навколишнього середовища від –40 °С до +40 °С, що робить його універсальним рішенням для більшості промислових підприємств.

Розшифровка маркування

ЦОК-2:

• Ц – циклон;

• ОК – зворотний корпус;

• 2 – типорозмір.

Сфера застосування

Пилоуловлювачі ЦОК використовуються у різних галузях:

• цехи термічної та механічної обробки металів;

• ливарні та машинобудівні виробництва;

• енергетика;

• деревообробка;

• виробництво будівельних матеріалів.

Призначення циклона ЦОК:

• уловлювання абразивного пилу на металообробних виробництвах;

• видалення стружки у деревообробних цехах;

• очищення повітря від сажі у димових трубах;

• фільтрація тальку у фарбувальних цехах;

• уловлювання будівельного пилу та сміття.

Особливості конструкції

Головна відмінність циклона ЦОК – відсутність класичної конічної частини, що значно знижує зношування обладнання при роботі з абразивним пилом.

Основні переваги:

• внутрішній корпус у нижній частині запобігає повторному підйому осілої пилу;

• підвищена надійність та довговічність;

• можливість вибору виконання:

  • з висувною шухлядою для збору пилу,

  • на кронштейні з конічним бункером,

  • на підставці з конічним бункером.

Стандартна комплектація:

• корпус із вхідним патрубком;

• внутрішній конус;

• вихлопна труба;

• пилозбірник;

• паспорт виробу.

Принцип роботи

Запилене повітря подається зверху у корпус циклона. Під дією відцентрової сили частинки пилу відкидаються до стінок і опускаються вниз у пилозбірник. Внутрішній корпус не дозволяє їм знову піднятися у повітряний потік. Після кількох обертів очищене повітря виходить через верхній патрубок.

Монтаж

• можливий як у приміщенні, так і на відкритих майданчиках;

• монтаж виконується відповідно до СНіП та проєктної документації;

• необхідна герметизація з’єднань повітроводів;

• при установці вентилятора перед циклоном використовується пиловий вентилятор;

• при монтажі вентилятора після циклона потрібна модель ВР 287-46.

Типорозміри циклонів ЦОК

Циклон ЦОК – це просте, надійне та довговічне рішення для сухого очищення повітря від абразивного пилу. Завдяки міцній конструкції та мінімальному зносу він ідеально підходить для роботи у важких промислових умовах.
