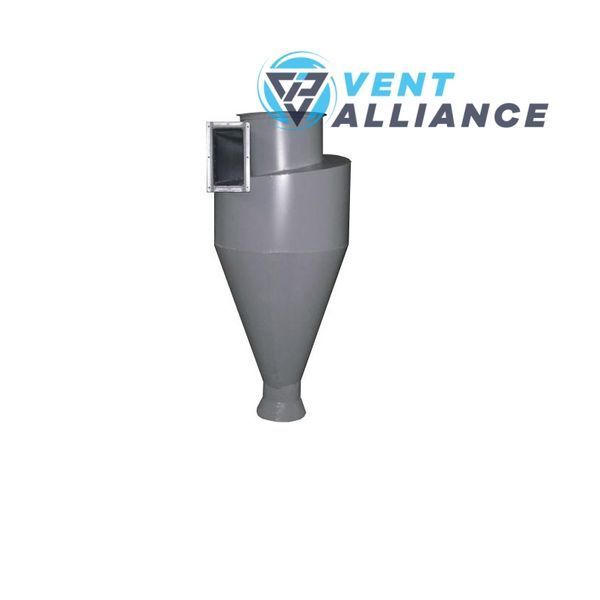

Циклон ЦРк-650

Циклон ЦРк-650 – модернізована модель циклона серії ЦР, призначена для очищення повітря та газоповітряних сумішей від різних типів пилу: зернового, деревного, цементного, пластикового, а також від тирси та стружки. Пристрій застосовується переважно в системах пневмотранспорту та аспірації, але не рекомендується для роботи з липким, волокнистим або надмалофракційним пилом.

Сфери застосування

• деревообробка та меблеве виробництво;

• металообробка;

• виробництво будівельних матеріалів;

• переробка зерна, робота на елеваторах та у млинах;

• харчова промисловість;

• сільське господарство;

• процеси сушіння та агломерації;

• транспортування сипких матеріалів.

Особливості конструкції

Головна відмінність ЦРк від стандартного циклона ЦР – укорочений корпус, що робить модель компактнішою та зручною для встановлення в приміщеннях з обмеженою площею.

Ще одна перевага – низький аеродинамічний опір, що дозволяє використовувати обладнання з вентиляторами та двигунами меншої потужності, зменшуючи енергоспоживання та підвищуючи економічність експлуатації.

Розшифрування маркування ЦРк-650

• Ц – циклон;

• Р – розвантажувач;

• К – короткий (укорочений корпус);

• 650 – діаметр циліндра циклона, мм.

Габарити та характеристики серії ЦРк

Конструкція та комплектація

Циклон складається з циліндричної та конічної частин.

Стандартна комплектація:

• корпус (циліндрична та конічна частини);

• вхідний та вихідний патрубки;

• улитка.

Додаткова комплектація (за узгодженням):

• бункер для збору пилу;

• збірник очищеної суміші;

• постамент.

Матеріал виготовлення: вуглецева сталь. За замовленням можлива нержавіюча або легована сталь.

Принцип роботи

Пиловоздушна суміш подається у циклон через вхідний патрубок зверху. Усередині корпусу потік закручується по спіралі. Під дією відцентрової сили частки пилу та тирси відкидаються до стінок і осідають вниз у пилозбірний бункер.

Очищене повітря піднімається в верхню частину корпусу і виходить через вихідний патрубок, забезпечуючи ефективне розділення часток і надійну роботу циклона.

Монтаж

Циклон можна встановлювати як на відкритих майданчиках, так і в виробничих приміщеннях.

Основні вимоги:

• дотримання норм СНіП та робочого проекту;

• максимальна герметизація з’єднань повітропроводів;

• правильне встановлення всіх елементів системи.

Вентилятор можна встановлювати перед циклонном (пиловий вентилятор) або після, якщо використовується розкручувач повітря (рекомендується модель ВР 287-46).

Переваги ЦРк-650

• компактність та можливість встановлення в обмеженому просторі;

• низький аеродинамічний опір;

• зниження енергоспоживання завдяки використанню вентиляторів меншої потужності;

• універсальність застосування у різних галузях промисловості;

• можливість комплектації додатковими вузлами під потреби замовника.
