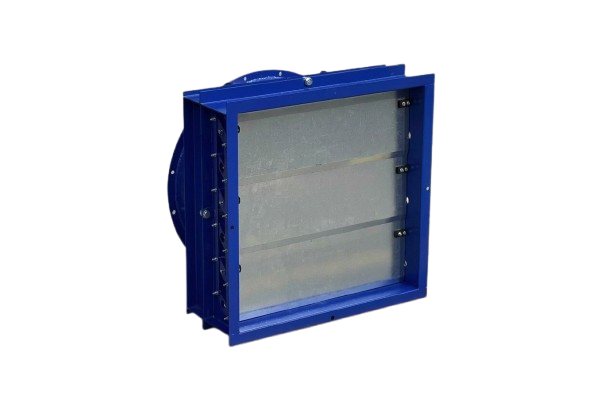

Осьовий реверсивний вентилятор ВОІР 06-300-5 призначений для організації припливної та витяжної вентиляції на промислових, складських і сільськогосподарських об'єктах. Обладнання також може використовуватися у системах кондиціонування та повітряного опалення, де необхідне ефективне переміщення значних об'ємів повітря.
Головна особливість ВОІР 06-300-5 — можливість змінювати напрямок повітряного потоку. Реверсивний принцип роботи дозволяє одній вентиляційній установці виконувати функції як припливного, так і витяжного обладнання. Це дає змогу оптимізувати вентиляційну систему та використовувати її відповідно до поточних умов експлуатації.
Призначення та сфера застосування
Вентилятор ВОІР 06-300-5 розрахований на роботу у вентиляційних системах об'єктів, де потрібна висока продуктивність і можливість зміни напрямку руху повітря.
Обладнання може застосовуватися для:
- вентиляції виробничих приміщень;
- складських комплексів;
- сільськогосподарських підприємств;
- агропромислових комплексів;
- систем повітряного опалення;
- припливно-витяжних вентиляційних систем;
- систем кондиціонування та повітрообміну.
Реверсивна конструкція особливо корисна там, де напрямок повітряного потоку необхідно періодично змінювати без встановлення окремого вентилятора для кожного режиму.

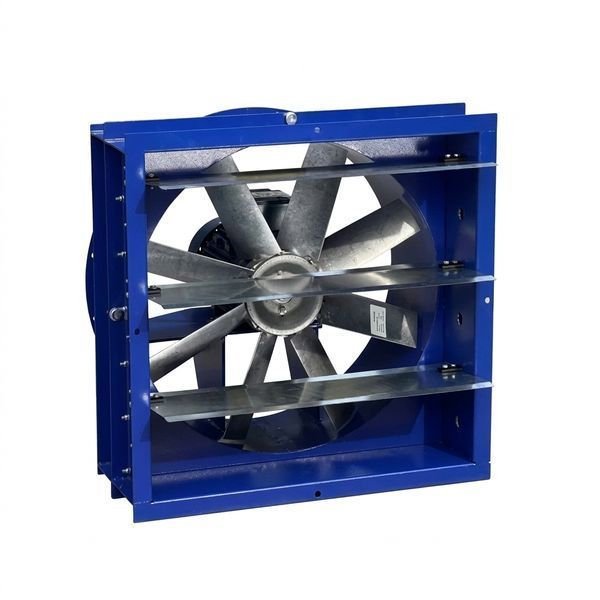

Реверсивна конструкція ВОІР 06-300
На відміну від стандартних осьових вентиляторів, ВОІР 06-300 має конструкцію, яка дозволяє працювати у двох напрямках. Зміна напрямку обертання робочого колеса забезпечує відповідну зміну напрямку переміщення повітря.
При цьому вентилятор зберігає ефективність роботи в обох напрямках. Завдяки цьому одна установка може використовуватися для організації припливу або видалення повітря залежно від потреб конкретної системи.
Варіанти робочого колеса
Для ВОІР 06-300-5 передбачено два варіанти виконання робочого колеса. Вибір матеріалу залежить від умов експлуатації та вимог до обладнання.
Робоче колесо PAG
PAG — поліамід, армований скловолокном.
Це базовий варіант виконання, який підходить для загальнопромислового застосування. Робоче колесо з полімерного матеріалу має невелику масу та стійке до корозії.
Знижена вага робочого колеса сприяє зменшенню навантаження на приводний механізм і підшипникові вузли. Така конструкція також допомагає знизити механічні навантаження під час роботи вентилятора.
PAG рекомендується для стандартних умов експлуатації.
Робоче колесо AL
AL — литий алюмінієвий сплав.
Варіант із алюмінієвим робочим колесом призначений для застосувань, де особливе значення мають міцність конструкції та вимоги до іскробезпеки.
Алюмінієвий сплав відрізняється достатньою механічною міцністю та стійкістю до температурних впливів. Таке виконання може використовуватися на об'єктах із підвищеними вимогами до безпеки вентиляційного обладнання.
Основні переваги ВОІР 06-300-5
Реверсивний режим роботи.
Вентилятор може змінювати напрямок руху повітря, тому одна установка здатна виконувати функції припливного або витяжного обладнання.
Висока продуктивність.
При продуктивності до 7250 м³/год модель підходить для вентиляційних систем, у яких необхідно забезпечити інтенсивний повітрообмін.
Оптимізована конструкція робочого колеса.
Геометрія лопаток розрахована на ефективне переміщення повітря при відносно невеликому енергоспоживанні.
Динамічне балансування.
Робоче колесо проходить балансування, що сприяє стабільній роботі вентилятора та зменшенню небажаних вібрацій.
Корозійна стійкість базового виконання.
Робоче колесо PAG не схильне до корозії, що робить його практичним рішенням для загальнопромислових умов.
Просте технічне обслуговування.
Конструкція вентилятора забезпечує зручність проведення планових оглядів і сервісних робіт.
Потужність та продуктивність
ВОІР 06-300-5 обладнаний електродвигуном потужністю 0,75 кВт із частотою обертання 1500 об./хв.
Максимальна продуктивність вентилятора становить 7250 м³/год, а граничний тиск — 66 Па. Таке поєднання характеристик дозволяє використовувати модель для переміщення великих об'ємів повітря у відповідних вентиляційних системах.
Технічні характеристики
| Характеристика |
Значення |
| Модель |
ВОІР 06-300-5 |
| Тип |
Осьовий реверсивний вентилятор |
| Потужність електродвигуна |
0,75 кВт |
| Частота обертання |
1500 об./хв |
| Продуктивність |
7250 м³/год |
| Граничний тиск |
66 Па |
| Маса |
22,5 кг |
| Діаметр |
500 мм |
| Висота |
585 мм |
| Ширина |
625 мм |
| Варіант робочого колеса |
PAG / AL |
Який варіант робочого колеса обрати?
Для стандартних промислових, складських та аграрних об'єктів базовим рішенням є виконання з робочим колесом PAG. Воно має невелику масу, стійке до корозії та підходить для більшості типових умов експлуатації.
Якщо до вентиляційного обладнання висуваються підвищені вимоги щодо іскробезпеки, доцільно розглянути виконання з робочим колесом AL із литого алюмінієвого сплаву.
Ціна ВОІР 06-300-5 вказана за базову комплектацію з робочим колесом PAG. Вартість вентилятора в іншому виконанні залежить від обраної комплектації.
ВОІР 06-300-5 — універсальне рішення для вентиляції
Осьовий реверсивний вентилятор ВОІР 06-300-5 поєднує високу продуктивність, компактну конструкцію та можливість роботи у двох напрямках. Реверсивний принцип дозволяє використовувати обладнання як для припливу, так і для видалення повітря, що розширює можливості його застосування у промислових, складських та аграрних вентиляційних системах.
Продуктивність 7250 м³/год, двигун 0,75 кВт, частота обертання 1500 об./хв і можливість вибору матеріалу робочого колеса роблять модель придатною для різних умов експлуатації.
