Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №2 у виконанні з алюмінієвих сплавів — промисловий радіальний вентилятор одностороннього всмоктування, призначений для переміщення повітря та газоповітряних сумішей у системах вентиляції, кондиціонування, повітряного опалення та технологічних установках.
Алюмінієве виконання є одним із спеціальних варіантів серії ВЦ 14-46 №2. У порівнянні зі стандартним виконанням із вуглецевої сталі воно використовується там, де важливі зменшення ризику іскроутворення при контакті деталей, стійкість до корозії та відповідність обладнання спеціальним умовам експлуатації. Виробники пропонують вентилятори цієї серії з корпусом і робочим колесом з алюмінієвих сплавів, зокрема для вибухонебезпечних середовищ.
Вентилятор комплектується електродвигуном відповідної потужності. Конкретна продуктивність і тиск залежать від обраного двигуна, частоти обертання та робочої точки вентиляційної системи.

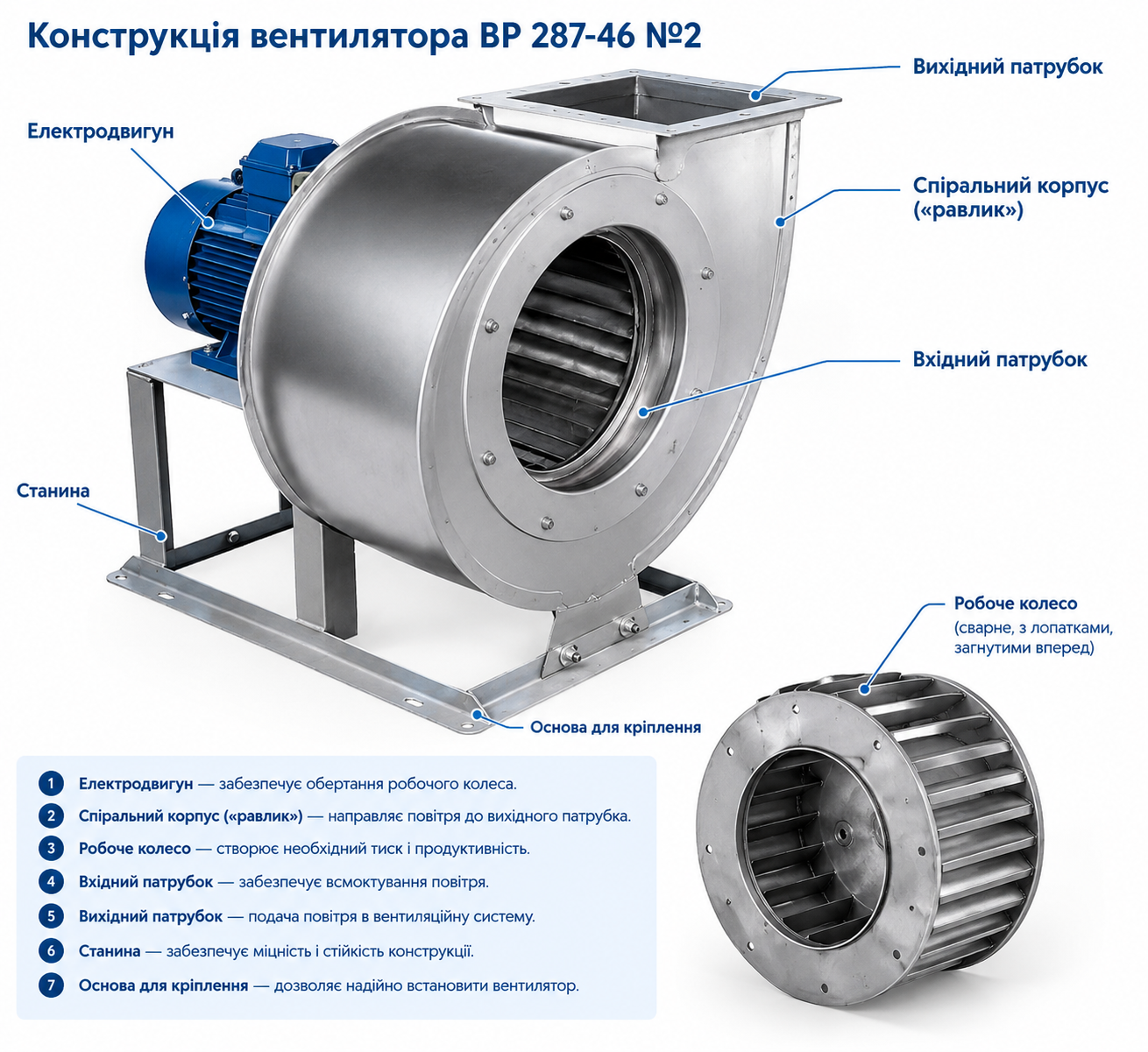

Конструкція ВЦ 14-46 №2
Вентилятор має радіальну конструкцію з одностороннім всмоктуванням. Основними елементами є спіральний корпус, робоче колесо, вхідний колектор, електродвигун та опорна конструкція.
Робоче колесо вентилятора має діаметр 200 мм і оснащується 32 лопатками, загнутими вперед. Під час роботи електродвигун приводить колесо в обертання, повітря надходить через вхідний патрубок, захоплюється лопатками та під дією відцентрової сили переміщується до периферії колеса. Далі потік надходить у спіральний корпус і спрямовується до вихідного патрубка.
Для цієї серії застосовується виконання №1, за якого робоче колесо встановлюється безпосередньо на вал електродвигуна. Це дозволяє отримати компактну конструкцію без ремінної передачі.
Спіральний корпус може повертатися з кроком 45°, а напрямок обертання робочого колеса може бути правим або лівим. Це дає можливість адаптувати вентилятор до конфігурації конкретної вентиляційної мережі.

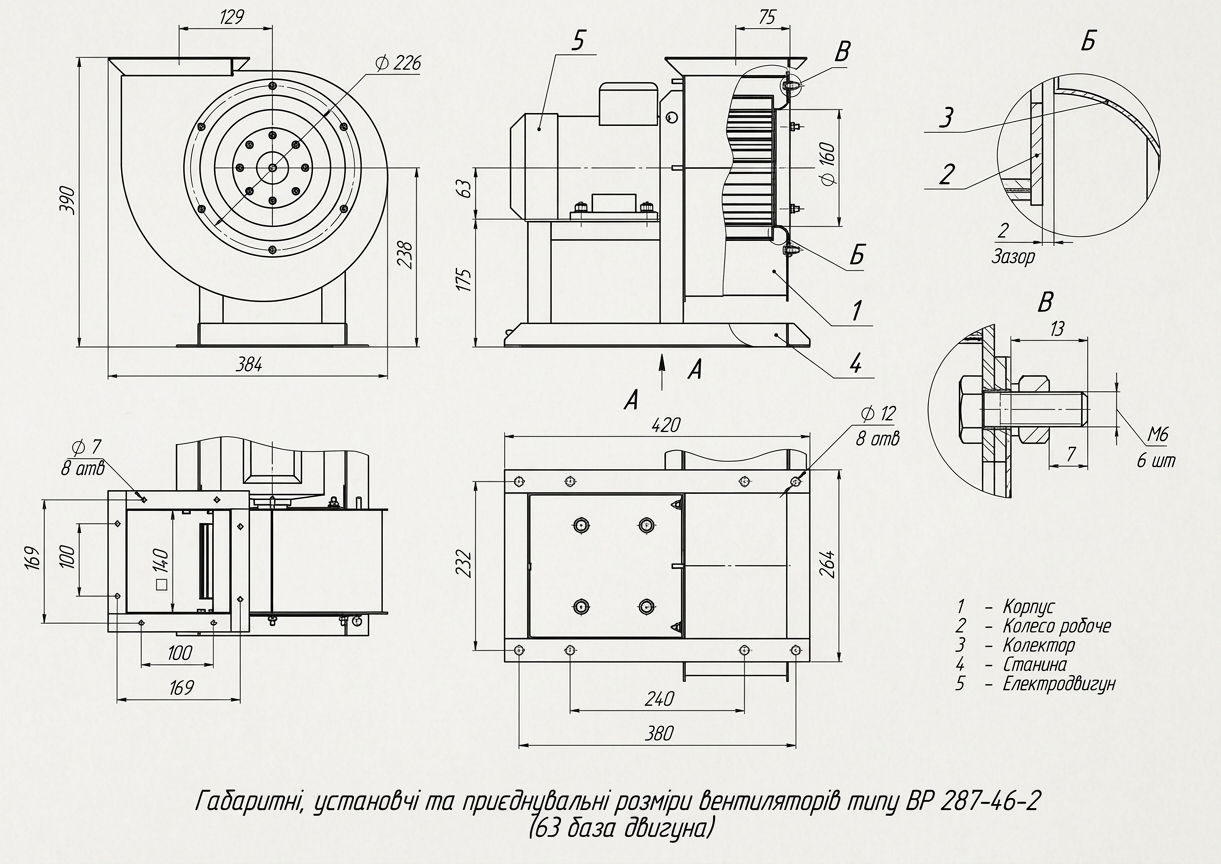

Габаритні розміри

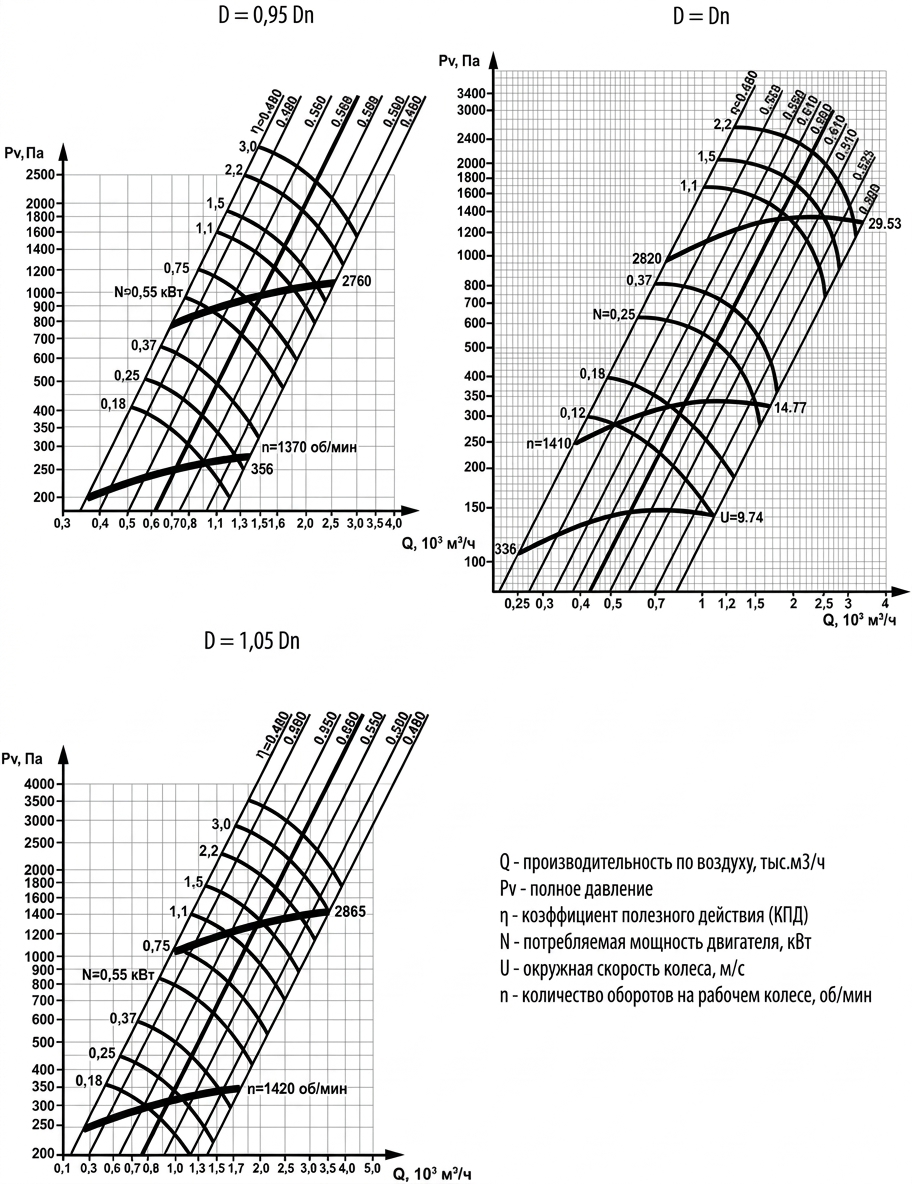

Аеродинамічні характеристики

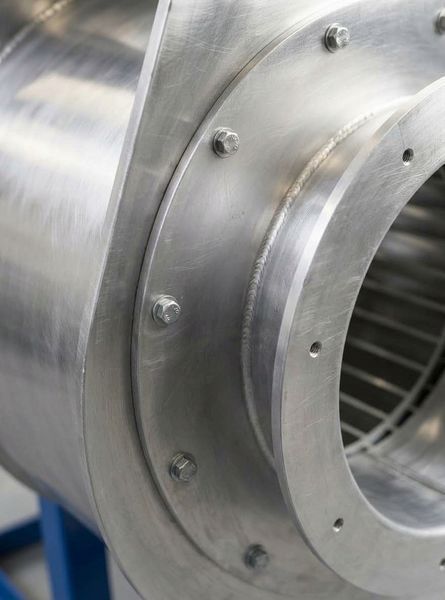

Алюмінієве виконання вентилятора
Основна особливість цієї модифікації — використання алюмінієвих сплавів у проточній частині вентилятора.
Алюміній має невелику питому вагу, стійкий до корозії та має властивості, завдяки яким його застосовують у спеціальних конструкціях промислових вентиляторів.
Особливе значення алюмінієве виконання має для вентиляторів, що використовуються у вибухонебезпечних умовах. Виробники передбачають для таких моделей матеріальне виконання, яке знижує небезпеку займання від фрикційних іскор при взаємодії деталей. Для конкретного вибухозахищеного виконання матеріали проточної частини та електродвигун необхідно підбирати відповідно до категорії та групи вибухонебезпечного середовища.
Важливо: саме слово «алюмінієвий» не означає автоматично, що будь-яка комплектація вентилятора дозволена для вибухонебезпечної зони. Для такої експлуатації необхідне відповідне вибухозахищене виконання вентилятора та електродвигуна.
Варіанти комплектації електродвигуном
ВЦ 14-46 №2 може комплектуватися електродвигунами різної потужності та частоти обертання. Для алюмінієвого спеціального виконання доступність конкретного двигуна залежить від виробника та призначення вентилятора.
Вентилятор для вибухонебезпечних середовищ
Однією з важливих сфер застосування алюмінієвого виконання є вентиляція приміщень та установок, де можливе утворення вибухонебезпечних газо-, паро- або повітряних сумішей.
Для таких умов виробники випускають ВЦ 14-46 ВЗ (ВЗІ) №2, де використовуються спеціальні матеріали проточної частини та відповідний вибухозахищений електродвигун. У таких моделях передбачаються матеріальні пари, що знижують ризик займання від фрикційних іскор.
Залежно від конкретної модифікації можуть застосовуватися вибухозахищені двигуни типу 4ВР, 3ВР, АІММ та інші двигуни, передбачені виробником для відповідного виконання.
Тому при замовленні вентилятора для вибухонебезпечної зони необхідно обов'язково вказувати категорію приміщення, клас/зону вибухонебезпечності, групу та категорію вибухонебезпечної суміші, а також необхідні параметри вентиляційної системи.
Умови експлуатації
Вентилятори серії ВЦ 14-46 призначені для переміщення повітря та газоповітряних сумішей із температурою до +80 °C. Допустимий вміст твердих механічних домішок для відповідних стандартних виконань — до 100 мг/м³. Переміщуване середовище не повинно містити липких речовин та волокнистих матеріалів, якщо конкретне виконання не передбачає інших умов.
Для вибухозахищених модифікацій виробники також встановлюють конкретні вимоги до температури навколишнього середовища та складу переміщуваного середовища. Наприклад, для одного з виконань вказується діапазон навколишньої температури від −40 до +40 °C.
Де застосовується
Алюмінієвий ВЦ 14-46 №2 може застосовуватися у:
- промислових системах вентиляції;
- припливно-витяжних установках;
- системах кондиціонування;
- системах повітряного опалення;
- технологічній вентиляції;
- виробничих приміщеннях;
- складських та технологічних об'єктах;
- підприємствах хімічної та нафтохімічної промисловості;
- об'єктах із підвищеними вимогами до корозійної стійкості;
- системах вентиляції вибухонебезпечних приміщень — за умови використання відповідного вибухозахищеного виконання;
- інших промислових установках, де потрібен радіальний вентилятор середнього тиску.
Переваги алюмінієвого виконання
Алюмінієвий сплав. Застосування алюмінієвих сплавів дозволяє отримати спеціальне виконання проточної частини вентилятора з невеликою масою та підвищеною стійкістю до корозії.
Знижений ризик іскроутворення у відповідному виконанні. Спеціальні матеріальні пари використовуються у вибухозахищених модифікаціях для зниження ризику займання від фрикційних іскор.
Середній тиск. Вентилятор призначений для систем, де необхідно долати опір повітропроводів та встановлених у них елементів.
Різні двигуни. Можливість комплектації електродвигунами різної потужності дозволяє підібрати обладнання під необхідну продуктивність і тиск.
Поворотний корпус. Положення спірального корпусу можна адаптувати до конкретної схеми монтажу з кроком 45°.
Компактна конструкція. Діаметр робочого колеса становить 200 мм, а виконання №1 передбачає безпосередній привід від електродвигуна.
Як правильно підібрати вентилятор
ВЦ 14-46 №2 не варто підбирати лише за потужністю двигуна. Для правильної роботи необхідно визначити:
- необхідну витрату повітря, м³/год;
- необхідний повний тиск, Па;
- довжину та переріз повітропроводів;
- кількість поворотів та фасонних елементів;
- опір фільтрів, клапанів, решіток та іншого обладнання;
- температуру переміщуваного середовища;
- наявність пилу та механічних домішок;
- хімічні властивості середовища;
- за необхідності — категорію та групу вибухонебезпечної суміші.
Після цього вибирається відповідна аеродинамічна характеристика вентилятора та електродвигун.
Монтаж та варіанти виконання
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Завдяки можливості вибору положення вихідного патрубка вентилятор можна встановити в існуючу вентиляційну систему з урахуванням напрямку повітропроводів та доступного монтажного простору.
Перед замовленням необхідно визначити напрямок обертання та положення вихідного патрубка, якщо ці параметри мають значення для конкретної системи.
Відцентровий вентилятор ВЦ 14-46 (ВР 287-46) №2 алюмінієвий з електродвигуном — спеціалізоване промислове обладнання середнього тиску, яке поєднує радіальну конструкцію, робоче колесо діаметром 200 мм, широкий вибір приводів та можливість виготовлення проточної частини з алюмінієвих сплавів. Конкретна потужність двигуна, продуктивність, тиск та матеріальне виконання підбираються відповідно до умов і завдань вентиляційної системи.
