| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
| АІР71А6 | 0,37 кВт | 1000 об/хв | 2000 м³/год | 300 Па | 8,8 кг |
| АІР71В6 | 0,55 кВт | 1000 об/хв | 2900 м³/год | 355 Па | 9,8 кг |
| АІР80А6 | 0,75 кВт | 1000 об/хв | 3400 м³/год | 385 Па | 16,7 кг |
| АІР80В6 | 1,1 кВт | 1000 об/хв | 4200 м³/год | 400 Па | 20 кг |
| АІР80А4 | 1,1 кВт | 1500 об/хв | 2700 м³/год | 800 Па | 16 кг |
| АІР80В4 | 1,5 кВт | 1500 об/хв | 3750 м³/год | 850 Па | 19,5 кг |
| АІР90L4 | 2,2 кВт | 1500 об/хв | 4900 м³/год | 880 Па | 25 кг |
| АІР100S4 | 3 кВт | 1500 об/хв | 5600 м³/год | 900 Па | 34 кг |

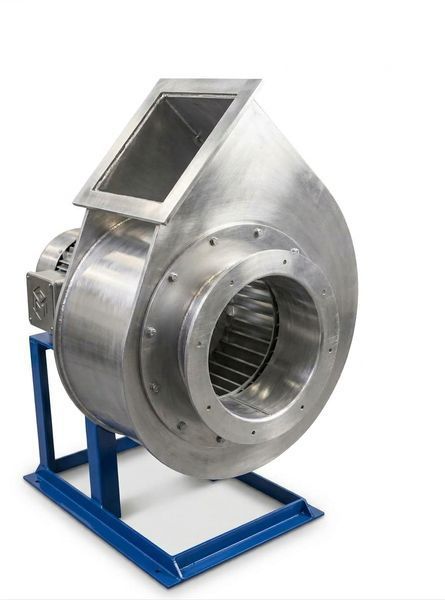

Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №3,15 в алюмінієвому виконанні з електродвигуном — промисловий радіальний вентилятор одностороннього всмоктування, призначений для переміщення повітря та газоповітряних сумішей у системах вентиляції, кондиціонування, повітряного опалення та технологічних установках.
Типорозмір №3,15 оснащується робочим колесом діаметром 315 мм. Алюмінієве виконання проточної частини дозволяє використовувати вентилятор у спеціальних умовах експлуатації, де пред'являються підвищені вимоги до матеріалу обладнання та зниження ризику утворення фрикційних іскор.
Вентилятор комплектується електродвигуном відповідної потужності. Конкретні значення продуктивності, тиску та частоти обертання залежать від обраної комплектації.
Алюмінієве виконання
Основною особливістю цієї модифікації є виготовлення проточної частини вентилятора з алюмінієвих сплавів.
Таке виконання застосовується для спеціальних вентиляційних і технологічних систем, де важливі матеріал проточної частини та зниження ризику виникнення іскри під час можливого контакту деталей.
Важливо враховувати, що саме алюмінієве виконання не означає автоматичну відповідність вентилятора вимогам будь-якої вибухонебезпечної зони. Для роботи у вибухонебезпечних приміщеннях необхідно замовляти передбачене виробником вибухозахищене виконання з відповідним електродвигуном.
Під час вибору обладнання для вибухонебезпечного об'єкта враховуються клас зони, характеристики переміщуваного середовища, категорія та група вибухонебезпечної суміші.
Конструкція ВЦ 14-46 №3,15
Вентилятор має класичну конструкцію промислового радіального вентилятора та складається з:
- спірального корпусу;
- робочого колеса діаметром 315 мм;
- вхідного патрубка;
- вихідного патрубка;
- електродвигуна;
- станини та опорної конструкції.
Робоче колесо має 32 лопатки, загнуті вперед. Під час роботи повітря або газоповітряна суміш надходить через вхідний патрубок до робочого колеса. Обертове колесо переміщує потік від центру до периферії під дією відцентрової сили.
Далі повітря надходить у спіральний корпус, де частина кінетичної енергії потоку перетворюється на статичний тиск. Після цього потік спрямовується до вихідного патрубка та вентиляційної мережі.
Конструктивне виконання передбачає безпосередній привід від електродвигуна, що дозволяє відмовитися від ремінної передачі та зробити конструкцію компактнішою.
Електродвигун
ВЦ 14-46 (ВР 287-46) №3,15 може комплектуватися електродвигунами різної потужності залежно від необхідної продуктивності та тиску.
Вибір двигуна здійснюється відповідно до робочої точки вентилятора та опору вентиляційної системи.
Залежно від комплектації можуть застосовуватися двигуни з різною частотою обертання, що безпосередньо впливає на продуктивність і створюваний тиск.
Для спеціальних, зокрема вибухозахищених систем, вентилятор повинен комплектуватися електродвигуном відповідного виконання.
Принцип роботи
Принцип роботи ВЦ 14-46 №3,15 ґрунтується на використанні відцентрової сили.
Після запуску електродвигун приводить у рух робоче колесо. Повітря або газоповітряна суміш надходить через центральну частину вентилятора, захоплюється лопатками та переміщується до периферії робочого колеса.
У спіральному корпусі потік змінює напрямок руху, а його кінетична енергія частково перетворюється на тиск. У результаті вентилятор забезпечує переміщення повітря через повітроводи, фільтри, клапани, решітки та інші елементи вентиляційної системи.
Габаритні розміри
Аеродинамічні характеристики
Монтаж та експлуатація
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Під час монтажу необхідно забезпечити надійне кріплення вентилятора, правильне під'єднання повітроводів та доступ до основних вузлів для проведення технічного обслуговування.
Електричне підключення електродвигуна виконується відповідно до його технічних характеристик та вимог електробезпеки.
Перед вибором конкретної комплектації необхідно врахувати необхідну продуктивність, тиск, опір вентиляційної мережі та характеристики переміщуваного середовища.
Основні характеристики
Для вентилятора ВЦ 14-46 (ВР 287-46) №3,15 характерні:
- тип — відцентровий радіальний вентилятор середнього тиску;
- типорозмір — №3,15;
- діаметр робочого колеса — 315 мм;
- всмоктування — одностороннє;
- кількість лопаток — 32;
- форма лопаток — загнуті вперед;
- привід — безпосередній від електродвигуна;
- матеріал спеціального виконання — алюмінієві сплави;
- комплектація — вентилятор з електродвигуном;
- напрямок обертання — правий або лівий залежно від виконання;
- положення вихідного патрубка — відповідно до обраного виконання;
- температура переміщуваного середовища — до +80 °C для відповідних виконань.
Фактична продуктивність, тиск, потужність і частота обертання визначаються конкретною комплектацією вентилятора.
Для яких середовищ використовується
Вентилятор призначений для переміщення:
- повітря;
- газоповітряних сумішей;
- технологічних газових середовищ у межах допустимих параметрів;
- середовищ, для яких необхідне спеціальне матеріальне виконання проточної частини.
Для стандартної експлуатації переміщуване середовище не повинно містити липких речовин, волокнистих матеріалів та надмірної кількості твердих механічних домішок.
У разі роботи з хімічно агресивними, вибухонебезпечними або іншими спеціальними середовищами необхідно використовувати вентилятор у відповідному виконанні.
Область застосування
ВЦ 14-46 (ВР 287-46) №3,15 алюмінієвий може використовуватися в:
- промислових системах вентиляції;
- припливно-витяжних вентиляційних установках;
- системах кондиціонування;
- системах повітряного опалення;
- технологічній вентиляції;
- виробничих приміщеннях;
- складських комплексах;
- промислових підприємствах;
- хімічному та нафтохімічному виробництві;
- технологічних установках;
- системах вентиляції спеціального призначення;
- вибухонебезпечних приміщеннях — за умови використання відповідного вибухозахищеного виконання;
- інших об'єктах, де необхідне переміщення повітря або газоповітряних сумішей із використанням радіального вентилятора середнього тиску.
Переваги ВЦ 14-46 №3,15 в алюмінієвому виконанні
Алюмінієва проточна частина. Застосування алюмінієвих сплавів дозволяє використовувати вентилятор у спеціальних умовах, де важливі характеристики матеріалу проточної частини.
Промислове виконання. Вентилятор призначений для тривалої експлуатації у вентиляційних та технологічних системах.
Середній тиск. Конструкція вентилятора дозволяє працювати з вентиляційними мережами, які мають певний аеродинамічний опір.
Безпосередній привід. Передача обертання від електродвигуна до робочого колеса здійснюється без використання ремінної передачі, що спрощує конструкцію.
Різні варіанти комплектації. Можливість вибору електродвигуна дозволяє підібрати вентилятор відповідно до необхідної робочої точки.
Можливість спеціального виконання. За необхідності обладнання може підбиратися для спеціальних умов експлуатації, зокрема для відповідних вибухонебезпечних зон.
Як підібрати ВЦ 14-46 №3,15
Під час вибору вентилятора важливо орієнтуватися не лише на потужність електродвигуна, а насамперед на параметри вентиляційної мережі.
Для правильного підбору необхідно визначити:
- необхідну продуктивність, м³/год;
- необхідний тиск, Па;
- загальний опір повітроводів;
- довжину та переріз вентиляційної мережі;
- кількість поворотів і фасонних елементів;
- опір фільтрів;
- опір клапанів та решіток;
- температуру переміщуваного середовища;
- наявність пилу та механічних домішок;
- хімічний склад середовища;
- необхідність спеціального або вибухозахищеного виконання.
На основі цих даних визначається необхідна робоча точка та підбирається відповідний електродвигун.
Важливо під час замовлення
Якщо ВЦ 14-46 (ВР 287-46) №3,15 алюміній з двигуном планується використовувати у вибухонебезпечному приміщенні або зоні, необхідно окремо визначити необхідність вибухозахищеного виконання вентилятора та електродвигуна.
Алюмінієве виконання саме по собі не є підтвердженням вибухозахищеності. Конкретна комплектація повинна підбиратися з урахуванням характеристик вибухонебезпечного середовища та вимог об'єкта.
Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №3,15 алюміній з двигуном — промисловий радіальний вентилятор із робочим колесом діаметром 315 мм, призначений для переміщення повітря та газоповітряних сумішей у вентиляційних і технологічних системах. Алюмінієве виконання проточної частини робить цю модифікацію придатною для спеціальних умов експлуатації, а вибір відповідного електродвигуна дозволяє сформувати комплектацію під необхідні параметри системи.
