| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
| АІР112МВ6 | 4 кВт | 1000 об/хв | 9000 м³/год | 1060 Па | 50 кг |
| АІР132S6 | 5,5 кВт | 1000 об/хв | 14000 м³/год | 1100 Па | — |
| АІР132М6 | 7,5 кВт | 1000 об/хв | 15100 м³/год | 1180 Па | — |
| АІР160S6 | 11 кВт | 1000 об/хв | 18000 м³/год | 1200 Па | — |
| АІР132М4 | 11 кВт | 1500 об/хв | 13050 м³/год | 2300 Па | — |
| АІР160S4 | 15 кВт | 1500 об/хв | 15200 м³/год | 2500 Па | — |
| АІР160М4 | 18,5 кВт | 1500 об/хв | 17000 м³/год | 2570 Па | 142 кг |
| АІР180S4 | 22 кВт | 1500 об/хв | 19500 м³/год | 2725 Па | — |
| АІР180М4 | 30 кВт | 1500 об/хв | 23000 м³/год | 2800 Па | — |
| | | | | | |

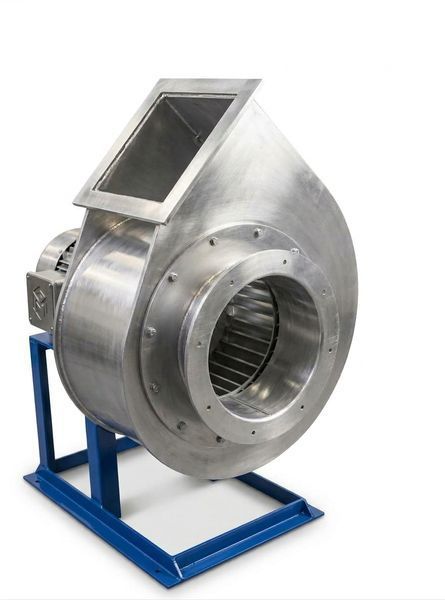

Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №5 в алюмінієвому виконанні з електродвигуном — промисловий радіальний вентилятор одностороннього всмоктування, призначений для переміщення повітря та неагресивних газоповітряних сумішей у системах вентиляції, аспірації та технологічних установках.
Вентилятор має міцну конструкцію та розрахований на тривалу експлуатацію в промислових умовах. Алюмінієве виконання проточної частини дозволяє використовувати обладнання там, де важливі знижена маса конструкції та стійкість матеріалу до впливу навколишнього середовища.
Алюмінієве виконання
У ВЦ 14-46 (ВР 287-46) №5 проточна частина виготовляється з алюмінієвого сплаву. До основних елементів належать корпус, робоче колесо та деталі, що контактують із переміщуваним повітряним потоком.
Алюмінієва конструкція має невелику вагу, достатню механічну міцність і стійкість до корозійного впливу за відповідних умов експлуатації.
Важливо: саме алюмінієве виконання не означає автоматично, що вентилятор є вибухозахищеним. Для роботи у вибухонебезпечних зонах необхідно підбирати відповідне вибухозахищене виконання вентилятора та електродвигуна з урахуванням категорії та класу зони.
Конструкція вентилятора
Вентилятор ВЦ 14-46 №5 складається з:
- спірального корпусу;
- робочого колеса з лопатками;
- всмоктувального патрубка;
- нагнітального патрубка;
- електродвигуна;
- опорної рами та елементів кріплення.
Робоче колесо обертається всередині корпусу та забезпечує переміщення повітряного потоку. Конструкція вентилятора передбачає одностороннє всмоктування.
Залежно від конкретного виконання може змінюватися просторове положення корпусу та напрямок викиду повітря.
Електродвигун
Вентилятор постачається разом з електродвигуном. Потужність, частота обертання та інші параметри двигуна підбираються відповідно до необхідної продуктивності, тиску та умов роботи вентиляційної системи.
Безпосередній привід від електродвигуна забезпечує компактність конструкції та не потребує використання ремінної передачі.
Принцип роботи
Під час обертання робочого колеса повітря надходить через всмоктувальний патрубок у центральну частину вентилятора. Під дією відцентрової сили повітря переміщується до периферії робочого колеса, після чого потрапляє у спіральний корпус.
У корпусі частина кінетичної енергії повітряного потоку перетворюється на статичний тиск. Далі сформований потік надходить у нагнітальний патрубок і переміщується по системі повітропроводів.
Габаритні розміри

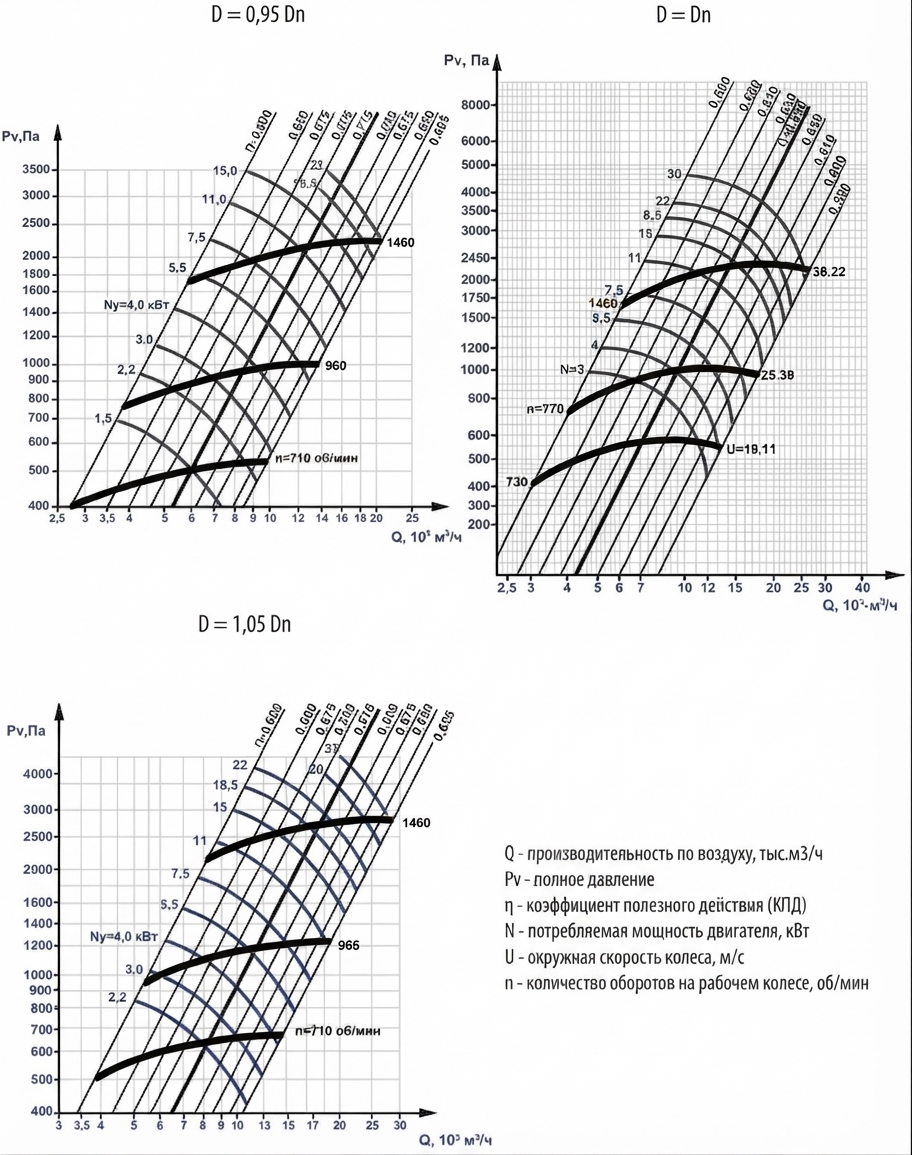

Аеродинамічні характеристики
Монтаж та експлуатація
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Вентилятор монтується відповідно до проєктної документації та вимог до встановлення промислового вентиляційного обладнання.
Перед замовленням конкретного виконання необхідно визначити параметри вентиляційної мережі, необхідний повітряний потік, опір системи та режим роботи. На основі цих даних підбирається відповідний електродвигун.
Для стабільної роботи обладнання необхідно забезпечити надійне кріплення вентилятора, правильне підключення електродвигуна та регулярний технічний контроль.
Основні характеристики
- тип — відцентровий, радіальний вентилятор;
- модель — ВЦ 14-46 (ВР 287-46);
- номер вентилятора — №5;
- діаметр робочого колеса — 500 мм;
- виконання — алюмінієве;
- всмоктування — одностороннє;
- привід — безпосередній від електродвигуна;
- комплектація — вентилятор з електродвигуном;
- сфера застосування — промислова вентиляція, аспірація та технологічні системи.
Фактична продуктивність, тиск, частота обертання та потужність електродвигуна залежать від конкретної комплектації та робочої точки вентиляційної системи.
Переміщуване середовище
Вентилятор призначений для переміщення повітря та газоповітряних сумішей, які не повинні спричиняти руйнівний вплив на матеріали проточної частини та конструктивні елементи вентилятора.
Перед використанням необхідно враховувати температуру, склад і властивості переміщуваного середовища.
Область застосування
Відцентровий вентилятор ВЦ 14-46 №5 може використовуватися для:
- промислової припливної та витяжної вентиляції;
- систем аспірації;
- видалення повітря з виробничих приміщень;
- вентиляції цехів і складських приміщень;
- технологічного обладнання;
- вентиляційних установок;
- систем повітрообміну з підвищеним аеродинамічним опором;
- інших промислових вентиляційних систем.
Переваги ВЦ 14-46 №5
- міцна промислова конструкція;
- алюмінієве виконання проточної частини;
- невелика маса порівняно з аналогічними сталевими конструкціями;
- одностороннє всмоктування;
- безпосередній привід від електродвигуна;
- можливість підбору двигуна під необхідні параметри системи;
- придатність для тривалої експлуатації;
- широкий спектр промислового застосування.
Як правильно підібрати вентилятор
Для правильного підбору ВЦ 14-46 (ВР 287-46) №5 необхідно визначити необхідну продуктивність і тиск, а також врахувати температуру та склад переміщуваного середовища, опір повітропроводів, режим роботи та умови встановлення.
Потужність і частоту обертання електродвигуна слід визначати за фактичною робочою точкою вентиляційної системи.
Важливо при замовленні
Перед замовленням необхідно узгодити:
- необхідну продуктивність;
- необхідний тиск;
- потужність електродвигуна;
- частоту обертання;
- напрямок обертання;
- положення корпусу та напрямок викиду;
- умови експлуатації;
- характеристики переміщуваного середовища.
ВЦ 14-46 (ВР 287-46) №5 в алюмінієвому виконанні з електродвигуном — промисловий відцентровий вентилятор для систем, де необхідне надійне переміщення повітря з подоланням аеродинамічного опору мережі. Алюмінієве виконання робить конструкцію легшою та дає змогу застосовувати вентилятор у відповідних умовах промислової експлуатації.
