| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
| АІР132М8 | 5,5 кВт | 750 об/хв | 14000 м³/год | 950 Па | 90 кг |
| АІР160S8 | 7,5 кВт | 750 об/хв | 17000 м³/год | 1040 Па | — |
| АІР160М8 | 11 кВт | 750 об/хв | 22500 м³/год | 1085 Па | 155 кг |
| АІР160S6 | 11 кВт | 1000 об/хв | 16200 м³/год | 1700 Па | — |
| АІР180М8 | 15 кВт | 1000 об/хв | 25300 м³/год | 1100 Па | 210 кг |
| АІР200М6 | 22 кВт | 1000 об/хв | 27500 м³/год | 1815 Па | |
| АІР180М6 | 18,5 кВт | 1000 об/хв | 25000 м³/год | 1790 Па | — |
| | | | | | |

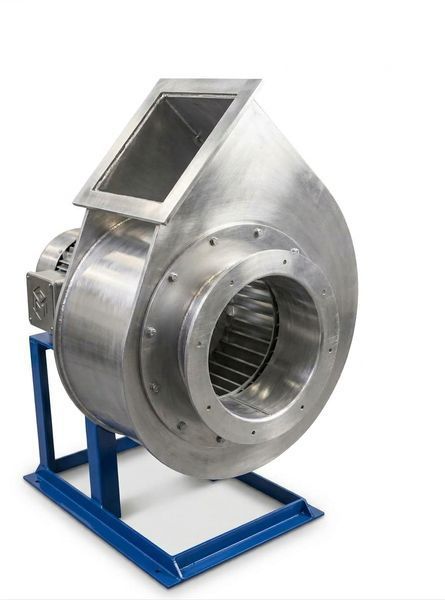

Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №6,3 в алюмінієвому виконанні з електродвигуном — промисловий радіальний вентилятор одностороннього всмоктування, призначений для переміщення повітря та газоповітряних сумішей у системах вентиляції, аспірації та різноманітних технологічних установках.
Модель №6,3 має робоче колесо номінальним діаметром 630 мм. Вентилятор розрахований на роботу в системах, де необхідно забезпечити стабільний повітряний потік і подолати аеродинамічний опір мережі.

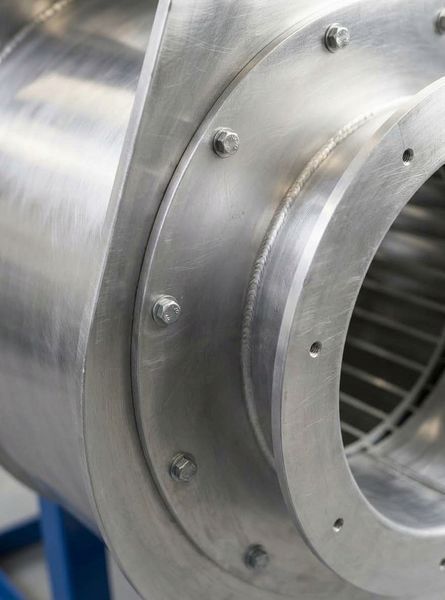

Алюмінієве виконання
Проточна частина вентилятора виготовляється з алюмінієвого сплаву. Така конструкція поєднує достатню механічну міцність із меншою масою порівняно зі сталевими аналогами.
Алюмінієве виконання доцільне для застосування в умовах, де важливі маса обладнання та стійкість матеріалу до впливу навколишнього середовища.
Важливо: алюмінієве виконання саме по собі не означає, що вентилятор є вибухозахищеним. Для роботи у вибухонебезпечних зонах необхідно підбирати відповідне вибухозахищене виконання вентилятора та електродвигуна відповідно до характеристик робочого середовища та категорії зони.
Конструкція вентилятора
Вентилятор ВЦ 14-46 (ВР 287-46) №6,3 складається з основних конструктивних елементів:
- спірального корпусу;
- робочого колеса діаметром 630 мм;
- всмоктувального патрубка;
- нагнітального патрубка;
- електродвигуна;
- опорної рами та кріпильних елементів.
Робоче колесо встановлене всередині спірального корпусу та під час обертання створює необхідний повітряний потік. Одностороннє всмоктування забезпечує надходження повітря через центральну частину робочого колеса.
Електродвигун
Вентилятор постачається в комплекті з електродвигуном. Потужність і частота обертання двигуна визначаються залежно від необхідної продуктивності, тиску та конкретної робочої точки вентиляційної системи.
Безпосередній привід від електродвигуна забезпечує компактність конструкції та виключає необхідність використання ремінної передачі.
Принцип роботи
Під час роботи електродвигун приводить у обертання робоче колесо вентилятора. Повітря надходить через всмоктувальний патрубок у центральну частину колеса.
Під дією відцентрової сили повітря переміщується від центру до периферії робочого колеса, після чого потрапляє у спіральний корпус. Тут частина кінетичної енергії потоку перетворюється на статичний тиск.
Сформований повітряний потік через нагнітальний патрубок надходить у повітропровід і далі переміщується системою.
Аеродинамічні характеристики
Монтаж та експлуатація
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Вентилятор встановлюється відповідно до проєктної документації та вимог до монтажу промислового вентиляційного обладнання.
Перед вибором конкретного виконання необхідно визначити необхідні параметри вентиляційної мережі, повітряний потік, опір системи та режим роботи. На підставі цих даних підбирається відповідний електродвигун.
Для стабільної експлуатації необхідно забезпечити надійне кріплення вентилятора, правильне підключення електродвигуна та регулярний контроль технічного стану обладнання.
Основні характеристики
- тип — відцентровий радіальний вентилятор;
- модель — ВЦ 14-46 (ВР 287-46);
- номер вентилятора — №6,3;
- діаметр робочого колеса — 630 мм;
- виконання — алюмінієве;
- всмоктування — одностороннє;
- привід — безпосередній від електродвигуна;
- комплектація — вентилятор з електродвигуном;
- призначення — промислова вентиляція, аспірація та технологічні системи.
Фактичні значення продуктивності, тиску, частоти обертання та потужності електродвигуна залежать від конкретної комплектації та робочої точки системи.
Переміщуване середовище
Вентилятор призначений для переміщення повітря та відповідних газоповітряних сумішей, властивості яких сумісні з матеріалами проточної частини та конструкцією обладнання.
Під час вибору необхідно враховувати температуру, склад, вологість та інші характеристики переміщуваного середовища.
Область застосування
ВЦ 14-46 (ВР 287-46) №6,3 може використовуватися в:
- промислових системах припливної та витяжної вентиляції;
- системах аспірації;
- виробничих цехах;
- складських та промислових приміщеннях;
- технологічних вентиляційних установках;
- системах видалення забрудненого повітря;
- обладнанні з підвищеним аеродинамічним опором;
- інших промислових системах повітрообміну.
Переваги
- промислова конструкція для тривалої експлуатації;
- алюмінієве виконання проточної частини;
- робоче колесо діаметром 630 мм;
- одностороннє всмоктування;
- безпосередній привід від електродвигуна;
- відсутність ремінної передачі;
- можливість комплектації двигуном відповідної потужності;
- придатність для роботи у вентиляційних та технологічних системах;
- широкий спектр промислового застосування.
Як підібрати вентилятор
Для правильного підбору ВЦ 14-46 (ВР 287-46) №6,3 необхідно визначити необхідну продуктивність і тиск, врахувати опір повітропроводів, довжину та конфігурацію вентиляційної мережі, температуру і склад переміщуваного середовища, а також режим роботи обладнання.
Потужність та частоту обертання електродвигуна необхідно підбирати відповідно до фактичної робочої точки системи.
Важливо при замовленні
Перед замовленням необхідно узгодити:
- необхідну продуктивність;
- необхідний тиск;
- потужність електродвигуна;
- частоту обертання;
- напрямок обертання;
- положення корпусу;
- напрямок викиду повітря;
- умови встановлення;
- температуру та характеристики переміщуваного середовища.
ВЦ 14-46 (ВР 287-46) №6,3 алюміній з двигуном — потужний промисловий відцентровий вентилятор із робочим колесом діаметром 630 мм, призначений для використання у вентиляційних, аспіраційних та технологічних системах, де необхідне переміщення значних об'ємів повітря з подоланням опору вентиляційної мережі.
