| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
| АІР132М8 | 5,5 кВт | 750 об/хв | 14000 м³/год | 950 Па | 90 кг |
| АІР160S8 | 7,5 кВт | 750 об/хв | 17000 м³/год | 1040 Па | — |
| АІР160М8 | 11 кВт | 750 об/хв | 22500 м³/год | 1085 Па | 155 кг |
| АІР160S6 | 11 кВт | 1000 об/хв | 16200 м³/год | 1700 Па | — |
| АІР180М8 | 15 кВт | 750 об/хв | 25300 м³/год | 1100 Па | 210 кг |
| АІР200М6 | 22 кВт | 1000 об/хв | 27500 м³/год | 1815 Па | |
| АІР180М6 | 18,5 кВт | 1000 об/хв | 25000 м³/год | 1790 Па | — |
| | | | | | |

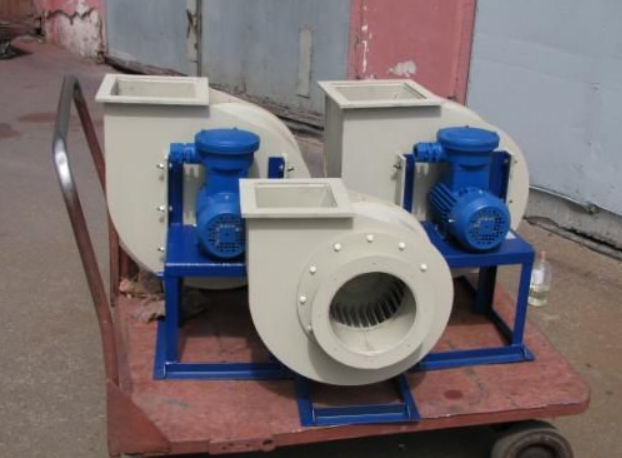

Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №6,3 з поліпропілену з електродвигуном — промислове вентиляційне обладнання радіального типу, призначене для переміщення повітря та газоповітряних сумішей у системах промислової, технологічної та витяжної вентиляції. Виконання з поліпропілену забезпечує підвищену стійкість проточної частини до впливу багатьох хімічно активних речовин та корозійних середовищ.
Типорозмір №6,3 належить до великих виконань серії ВЦ 14-46 і застосовується у вентиляційних системах, де необхідне переміщення значних об'ємів повітря зі створенням середнього тиску.
Особливості вентилятора ВЦ 14-46 №6,3
Вентилятор працює за принципом відцентрового переміщення повітря. Повітряний потік надходить до центральної частини робочого колеса, після чого під дією обертання переміщується до периферії. Далі повітря надходить у спіральний корпус, де формується необхідний тиск, і спрямовується до вентиляційної мережі.
На відміну від металевих моделей, виконання з поліпропілену дозволяє використовувати вентилятор у системах, де обладнання може контактувати з хімічно активними парами, газами та іншими агресивними компонентами.
Великий типорозмір №6,3 робить цю модель придатною для промислових систем із підвищеною потребою у продуктивності.
Поліпропіленове виконання
Основні елементи проточної частини вентилятора виготовлені з поліпропілену (PP) — матеріалу, що має хорошу хімічну стійкість та стійкість до впливу багатьох кислот, лугів, солей та інших агресивних речовин.
Поліпропілен не піддається звичайній металевій корозії, тому його застосування особливо актуальне для вентиляційних систем хімічних та промислових підприємств.
Під час вибору вентилятора необхідно враховувати конкретний склад середовища, концентрацію хімічних речовин, температуру та інші умови експлуатації, оскільки хімічна стійкість поліпропілену залежить від характеру та параметрів робочого середовища.
Область застосування
ВЦ 14-46 №6,3 з поліпропілену з двигуном застосовується для організації витяжної вентиляції та видалення повітря в різних промислових і технологічних системах.
Вентилятор може використовуватися:
- на хімічних підприємствах;
- у гальванічних цехах;
- у лабораторних вентиляційних системах;
- на фармацевтичних виробництвах;
- у виробничих приміщеннях;
- у системах видалення агресивних парів;
- у системах видалення забрудненого повітря;
- у промислових витяжних установках;
- у технологічних вентиляційних лініях;
- у системах місцевої та загальнообмінної вентиляції.
Вибір конкретного виконання вентилятора здійснюється з урахуванням характеристик переміщуваного середовища та необхідних робочих параметрів.
Аеродинамічні характеристики
Монтаж та експлуатація
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Вентилятор встановлюється відповідно до проєктної документації та вимог до монтажу промислового вентиляційного обладнання.
Перед вибором конкретного виконання необхідно визначити необхідні параметри вентиляційної мережі, повітряний потік, опір системи та режим роботи. На підставі цих даних підбирається відповідний електродвигун.
Для стабільної експлуатації необхідно забезпечити надійне кріплення вентилятора, правильне підключення електродвигуна та регулярний контроль технічного стану обладнання.
Конструкція
Вентилятор являє собою відцентрову конструкцію зі спіральним корпусом і робочим колесом. Поліпропіленові елементи проточної частини забезпечують безпосередній контакт обладнання з переміщуваним середовищем.
Привід робочого колеса здійснюється від електродвигуна, який забезпечує необхідну частоту обертання та продуктивність обладнання.
Потужність електродвигуна підбирається залежно від необхідної витрати повітря, тиску, частоти обертання та опору вентиляційної мережі.
Переваги ВЦ 14-46 №6,3 з поліпропілену
- великий типорозмір №6,3;
- відцентровий принцип роботи;
- середній тиск;
- висока стійкість поліпропілену до впливу багатьох хімічних речовин;
- відсутність звичайної корозії металевого корпусу;
- можливість використання в агресивних повітряних середовищах;
- комплектація електродвигуном;
- придатність для промислових витяжних систем;
- можливість використання в технологічних вентиляційних установках;
- надійна робота за умови правильного підбору обладнання відповідно до умов експлуатації.
Різновиди ВЦ 14-46
Серія ВЦ 14-46 (ВР 287-46) випускається в різних типорозмірах. Залежно від необхідної продуктивності та тиску можуть застосовуватися моделі:
- ВЦ 14-46 №2;
- ВЦ 14-46 №2,5;
- ВЦ 14-46 №3,15;
- ВЦ 14-46 №4;
- ВЦ 14-46 №5;
- ВЦ 14-46 №6,3;
- ВЦ 14-46 №8.
Також вентилятори можуть відрізнятися матеріалом виготовлення проточної частини. Залежно від призначення випускаються виконання зі сталі, нержавіючої сталі, алюмінієвих сплавів, різнорідних металів та поліпропілену.
Додатково обладнання може відрізнятися за типом і потужністю електродвигуна, частотою обертання, конструктивним виконанням та іншими параметрами.
ВЦ 14-46 №6,3 з електродвигуном
Готове виконання ВЦ 14-46 (ВР 287-46) №6,3 з поліпропілену з двигуном являє собою комплектне вентиляційне обладнання, готове до інтеграції у промислову або технологічну систему.
Під час вибору моделі важливо враховувати необхідну продуктивність, тиск, характеристики вентиляційної мережі, температуру та хімічний склад переміщуваного середовища. Правильно підібрана комплектація дозволяє забезпечити ефективну роботу вентиляційної системи та тривалу експлуатацію обладнання.
Висновок
Відцентровий вентилятор ВЦ 14-46 (ВР 287-46) №6,3 з поліпропілену з електродвигуном — промисловий вентилятор середнього тиску для систем витяжної, промислової та технологічної вентиляції. Поліпропіленове виконання робить модель придатною для застосування в середовищах, де потрібна підвищена стійкість обладнання до впливу агресивних речовин та корозії.
