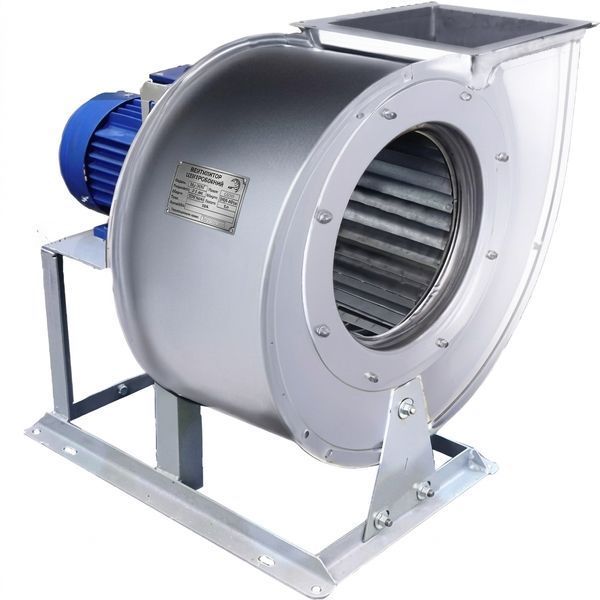

ВЦ 14-46 (ВР 287-46) — радіальний промисловий вентилятор середнього тиску з робочим колесом діаметром 200 мм, призначений для переміщення повітря та газоповітряних сумішей у системах вентиляції, кондиціонування та технологічного повітрообміну.
Вентилятор належить до загальнопромислового обладнання та випускається у декількох варіантах комплектації з електродвигунами різної потужності. Завдяки цьому можна підібрати модель відповідно до необхідної витрати повітря та опору вентиляційної мережі — від відносно невеликих систем до установок, де потрібна продуктивність до 3,1 тис. м³/год і тиск до 1300 Па.
Виконання НЖ передбачає використання нержавіючої сталі в основних елементах конструкції, завдяки чому вентилятор має підвищену стійкість до корозійного впливу порівняно зі стандартними виконаннями. Такий варіант особливо актуальний для приміщень із підвищеною вологістю, підприємств харчової промисловості, виробничих і технологічних об'єктів, де обладнання повинно бути стійким до впливу навколишнього середовища та регулярно очищатися.
Конструкція вентилятора ВР 287-46 №2
ВР 287-46 №2 являє собою відцентровий вентилятор з одностороннім всмоктуванням. Основними елементами конструкції є робоче колесо, спіральний корпус, вхідний колектор, станина та електродвигун.
Робоче колесо має зварну конструкцію та оснащене лопатками, загнутими вперед. Під час обертання колеса повітря надходить через вхідний патрубок, захоплюється лопатками та під дією відцентрової сили переміщується до периферії робочого колеса. Далі повітряний потік надходить у спіральний корпус, де його швидкість частково перетворюється на статичний тиск, після чого повітря спрямовується у вихідний патрубок.
Такий принцип роботи дозволяє вентилятору створювати достатній тиск для подолання опору повітропроводів, фільтрів, клапанів, решіток, фасонних елементів та іншого обладнання вентиляційної системи.
Компактні розміри робочого колеса при цьому дозволяють отримати хороше співвідношення продуктивності та тиску без використання великогабаритного вентиляційного обладнання.
Габаритні розміри
Аеродинамічні характеристики
Робоче колесо та привід
Робоче колесо вентилятора має діаметр 200 мм та зварну конструкцію. Кількість і геометрія лопаток забезпечують необхідні аеродинамічні характеристики вентилятора.
Залежно від обраної комплектації обладнання комплектується трифазним асинхронним електродвигуном відповідної потужності.
Для цієї серії доступні такі варіанти:
- 0,37 кВт / 1500 об/хв — двигун АІР63В4;
- 0,55 кВт / 1500 об/хв — двигун АІР71А4;
- 0,75 кВт / 1500 об/хв — двигун АІР71В4;
- 1,1 кВт / 3000 об/хв — двигун АІР71В2;
- 1,5 кВт / 3000 об/хв — двигун АІР80А2;
- 2,2 кВт / 3000 об/хв — двигун АІР80В2.
Таким чином, під час вибору вентилятора необхідно враховувати не лише потужність двигуна, а й необхідну робочу точку системи — витрату повітря та тиск.
Нержавіюче виконання НЖ
Однією з основних переваг цієї модифікації є виконання з нержавіючої сталі. Воно призначене для умов, у яких стандартне металеве виконання може бути менш придатним через підвищену вологість, вимоги до санітарного стану обладнання або вплив навколишнього середовища.
Нержавіюча сталь має високу стійкість до корозії, добре переносить регулярне очищення та зберігає зовнішній вигляд і експлуатаційні властивості протягом тривалого використання.
Тому вентилятори у виконанні НЖ можуть застосовуватися там, де важливо мінімізувати ризик корозійного пошкодження металевих елементів і забезпечити можливість регулярного обслуговування обладнання.
При цьому нержавіюче виконання не слід автоматично вважати придатним для будь-яких хімічно агресивних речовин. Якщо вентилятор призначений для переміщення кислотних, лужних або інших хімічно активних газів, сумісність матеріалу з конкретним робочим середовищем необхідно попередньо уточнити.
Умови експлуатації
Вентилятор призначений для переміщення повітря та газоповітряних сумішей із температурою до +80 °C.
Допустима температура навколишнього середовища — орієнтовно від −40 до +40 °C. Для окремих кліматичних виконань діапазон може відрізнятися.
Переміщуване середовище не повинно містити липких речовин та волокнистих матеріалів. Допустимий вміст пилу та твердих механічних домішок — до 100 мг/м³.
У стандартних умовах обладнання призначене для роботи із середовищами, корозійна активність яких не перевищує допустиму для відповідного виконання вентилятора.
Електродвигун має ступінь захисту IP55, що забезпечує захист від проникнення пилу в небезпечних кількостях та від впливу водяних струменів/бризок у межах, передбачених цим класом захисту.
Монтаж та варіанти виконання
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Завдяки можливості вибору положення вихідного патрубка вентилятор можна встановити в існуючу вентиляційну систему з урахуванням напрямку повітропроводів та доступного монтажного простору.
Перед замовленням необхідно визначити напрямок обертання та положення вихідного патрубка, якщо ці параметри мають значення для конкретної системи.
Продуктивність та тиск
Для вентилятора ВР 287-46 №2 важливо правильно розуміти взаємозв'язок між продуктивністю та тиском.
Максимальна витрата повітря не є постійним значенням, яке вентилятор видаватиме за будь-яких умов. При збільшенні опору вентиляційної мережі робоча продуктивність змінюється. Тому обладнання необхідно підбирати за робочою точкою, у якій одночасно враховуються необхідна витрата повітря та необхідний тиск.
Для розрахунку враховуються:
- довжина повітропроводів;
- діаметр або переріз каналів;
- кількість поворотів;
- переходи та трійники;
- фільтри;
- клапани;
- решітки та дифузори;
- шумоглушники;
- інші елементи вентиляційної системи.
Правильно підібраний вентилятор забезпечує необхідний повітрообмін без роботи поза оптимальним режимом.
Де застосовується ВР 287-46 №2 НЖ
Нержавіюче виконання розширює сферу застосування вентилятора порівняно зі стандартними промисловими моделями.
Обладнання може використовуватися в:
- системах загальнообмінної вентиляції;
- припливно-витяжних установках;
- промислових та виробничих приміщеннях;
- складських та допоміжних приміщеннях;
- системах кондиціонування;
- системах охолодження технологічного обладнання;
- системах повітряного опалення;
- вентиляційних системах підприємств харчової промисловості;
- об'єктах агропромислового комплексу;
- елеваторах та інших об'єктах зберігання і переробки сільськогосподарської продукції;
- технологічних установках;
- системах аерації;
- сушильних установках;
- інших санітарно-технічних системах, де необхідний радіальний вентилятор середнього тиску.
Під час проєктування конкретної системи необхідно враховувати характеристики переміщуваного середовища та відповідність матеріалу вентилятора умовам експлуатації.
Переваги ВР 287-46 №2 НЖ
Нержавіюче виконання. Підвищена стійкість основних елементів до корозії робить вентилятор придатним для експлуатації в умовах підвищеної вологості та на об'єктах із підвищеними вимогами до матеріалу обладнання.
Середній тиск. Вентилятор здатний працювати в системах із помітним аеродинамічним опором, забезпечуючи необхідний напір для переміщення повітря по мережі.
Декілька варіантів потужності. Наявність двигунів від 0,37 до 2,2 кВт дозволяє підібрати обладнання під різні вимоги щодо продуктивності та тиску.
Компактне робоче колесо. Діаметр робочого колеса становить 200 мм, що дозволяє отримати продуктивне обладнання при відносно невеликих габаритах.
Промислове призначення. Конструкція призначена для використання у вентиляційних та технологічних системах.
Різні варіанти монтажу. Можливість вибору напрямку обертання та положення вихідного патрубка дозволяє адаптувати вентилятор під конфігурацію системи.
Зручне технічне обслуговування. Конструкція промислового вентилятора забезпечує доступ до основних вузлів для проведення регламентних робіт.
Габарити
Габаритні розміри вентилятора залежать від конкретної комплектації та встановленого електродвигуна. Для базового виконання орієнтовні розміри становлять близько 384 × 380 × 390 мм.
Оскільки різні варіанти оснащуються електродвигунами різних типорозмірів, перед монтажем рекомендується уточнювати точні габаритні та приєднувальні розміри саме обраної комплектації.
Це особливо важливо під час встановлення вентилятора в існуючому приміщенні, вентиляційній камері або обмеженому монтажному просторі.
Як вибрати відповідну комплектацію
Вибір конкретного варіанта ВР 287-46 №2 НЖ слід здійснювати не лише за потужністю електродвигуна.
Спочатку визначається необхідна витрата повітря, після чого розраховується аеродинамічний опір вентиляційної мережі. Отримані значення зіставляються з характеристикою вентилятора.
Наприклад, комплектація з двигуном 2,2 кВт і 3000 об/хв забезпечує значно більший діапазон продуктивності та тиску, ніж варіанти з двигунами 0,37–0,75 кВт. Однак встановлювати потужніший двигун просто «із запасом» не завжди доцільно — обладнання повинно відповідати фактичним вимогам системи.
Якщо параметри вентиляційної мережі невідомі, перед покупкою рекомендується надати спеціалісту схему системи, довжину та переріз повітропроводів, кількість основних місцевих опорів і необхідну витрату повітря.
Замовлення та комплектація
Перед оформленням замовлення необхідно уточнити:
- потужність електродвигуна;
- частоту обертання;
- напрямок обертання;
- положення вихідного патрубка;
- напругу живлення;
- точні габаритні та приєднувальні розміри;
- умови експлуатації;
- характеристики переміщуваного середовища.
За необхідності спеціаліст допоможе підібрати відповідну комплектацію за необхідною витратою повітря та тиском.
ВР 287-46 №2 (ВЦ 14-46 №2) НЖ — промисловий радіальний вентилятор середнього тиску для систем вентиляції та технологічного повітрообміну, що поєднує компактну конструкцію, широкий вибір електродвигунів, продуктивність до 3100 м³/год та виконання з нержавіючої сталі. Це дозволяє використовувати обладнання в різних промислових, комерційних і технологічних системах, де важливі надійність, стійкість до корозії та стабільна робота вентиляційної установки.
