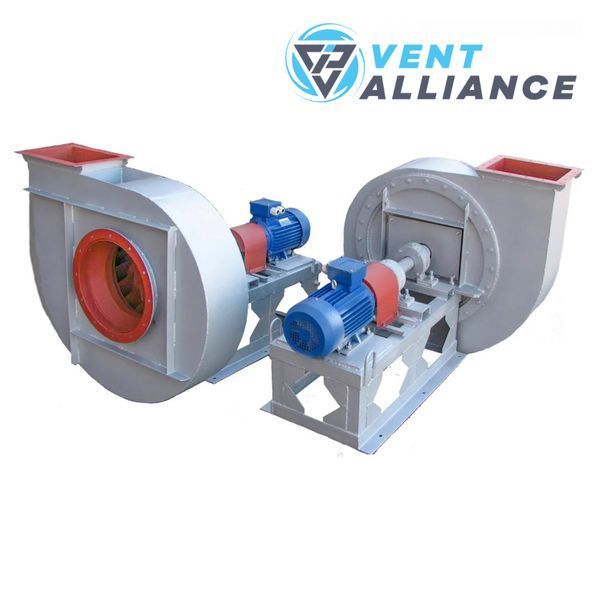

Димосос ВДН №17 Схема 3 з двигуном 75 кВт 750 об/мин

Димосос ВДН №17 схема 3 пристрій одностороннього всмоктування, які використовують для відведення газоподібних сумішей, продуктів згоряння палива. Застосовують обладнання для агрегатів та котельних установок, газомазутних пристроїв. Встановлювати його можна за котлом, а перед та після димососів стоять компенсатори. Наша компанія пропонує димососи моделі ВДН 17 схема 3 за прийнятною ціною з доставкою до вашого міста. Ми гарантуємо, що ви отримаєте оригінальне обладнання, яке повністю відповідає опису на сайті.

ТЕХНІЧНІ ОСОБЛИВОСТІ ДИМОСОСІВ ПДН №17 СХЕМА 3

Димосос від звичайного вентилятора відрізняється щільнішими стінками корпусу, що необхідно для довговічності обладнання. На лопатках є додатковий твердий сплав, який необхідний для захисту від негативного впливу золи.Димососи можна застосовувати як самостійно, так і разом із вентиляційною системою.

Димососи ВДН-17 схема 3 мають поворотний спіральний корпус з одностороннім всмоктуванням. Обертання може бути правим і лівим. Основне призначення – відведення газо-повітряних сумішей із продуктами горіння. Також їх можна використовувати і для подачі чистого повітря до котельних агрегатів, які працюють із продуктивністю від 2,5 до 170 т/год. Також подавати повітря можна до зернових агрегатів, печей, вагранок та інших пристроїв. Стандартне виконання пристрою – корпус з вуглецевої сталі. Також може використовуватися нержавіюча сталь, різнорідні метали (для вибухозахищеного варіанта). Встановлено 16 лопаток аеродинамічної форми, які легко захоплюють повітряну суміш. Крильчатка має зварену конструкцію. Для встановлення може бути використаний асинхронний двосторонній або односторонній двигун.

ПОЛОЖЕННЯ КОРПУСУ ДИМОСОСУ

Схема розвороту корпусу правого обертання (вид з боку двигуна)

Схема розвороту корпусу лівого обертання (вигляд з боку двигуна)

УМОВИ ЕКСПЛУАТАЦІЇ ТА МОНТАЖУ ПРИСТРОЇ

Димососи призначені для використання в певних умовах, яких потрібно суворо дотримуватись. Це гарантує не лише продуктивність техніки, а й безпеку її роботи. Дотримуватись необхідно таких рекомендацій:

• Температура повітря, що переміщується, повинна бути від мінус 30 до плюс 80 градусів (для стандартного виконання).
• Підходять для переміщення агресивних середовищ лише за умови, якщо проточна частина виконана з матеріалу, який не піддається зношуванню.
• Запиленість не повинна перевищувати 2 г\м3.
• Підходять для роботи всередині приміщень та на вулиці. Останній варіант можливий за умови, що димосос буде під навісом.
• Працюють у помірному чи тропічному кліматі.
• Категорія розміщення – друга.

Димососи поставляються одним блоком, у зібраному вигляді, в комплект входить все те, що необхідно для його роботи. Також є докладна інструкція про те, як правильно використовувати пристрій, проводити його технічне обслуговування та ремонт.

Габаритні розміри

Аеродинамічні характеристики

МОНТАЖ ВЕНТИЛЯТОРА МАЄ ЗДІЙСНЮВАТИСЯ ЗА ТАКИМИ ПРАВИЛАМИ:

• Для пристрою має бути підготовлений фундамент.
• Вибір місця для встановлення повинен бути таким, щоб рівень шуму не перевищував допустимий для іншого обладнання.
• Зниження рівня шуму можливе за допомогою звукоізоляції корпусу димососу та трубопроводів.
• Зовні конструкція вентилятора має бути покрита теплоізоляцією.
• Перед вентилятором завжди повинен стояти компенсатор.
• Установка повинна забезпечити подальший вільний доступ до пристрою.

Якщо потрібний попередній перегляд для того, щоб визначити поломку або місце вібрації, на корпусі є спеціальний люк. Якщо його зняти, можна легко переглядати проточну частину устаткування. Перед тим, як почати ремонт або огляд, потрібно дочекатися зупинки всіх частин димососа, що рухаються. Для цього його потрібно повністю відключити від мережі. Перед запуском пристрою потрібно провести тестовий пуск. Якщо в процесі ви виявите сторонні шуми або вібрацію, зупиніть вентилятор і проведіть огляд. Зверніть увагу на те, що обслуговування та монтаж обладнання повинен виробляти людина з профільними знаннями та навичками.У комплекті поставки є все те, що необхідно для його монтажу та роботи. Ми гарантуємо оригінальність обладнання, а також його повну відповідність заявленому опису.
