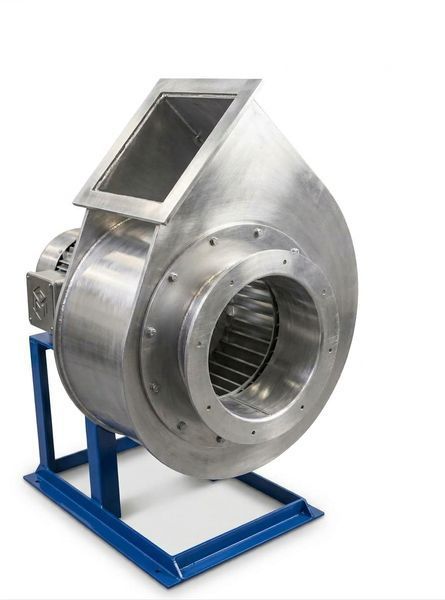

Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №2,5 в алюмінієвому виконанні з електродвигуном — промисловий радіальний вентилятор одностороннього всмоктування, призначений для переміщення повітря та різних газоповітряних сумішей у системах вентиляції, кондиціонування, повітряного опалення та технологічних установках.
Типорозмір №2,5 оснащується робочим колесом діаметром 250 мм. Залежно від обраного електродвигуна вентилятор може працювати з частотою обертання 1500 або 3000 об/хв і забезпечувати різні значення продуктивності та тиску.
Позначення ВЦ 14-46 №2,5 та ВР 287-46 №2,5 використовуються для позначення однієї серії радіальних вентиляторів середнього тиску. У каталогах також зустрічаються позначення ВР-287-46.1, ВР 288-46, ВР 300-45 та інші аналоги.
Алюмінієве виконання
Головна особливість цієї модифікації — виготовлення проточної частини вентилятора з алюмінієвих сплавів.
Алюмінієве виконання застосовується в спеціальних умовах експлуатації, зокрема за необхідності знизити ризик утворення фрикційних іскор та забезпечити відповідні вимоги до матеріалу проточної частини. Для роботи у вибухонебезпечних приміщеннях вентилятор повинен постачатися саме у передбаченому виробником вибухозахищеному виконанні разом із відповідним електродвигуном.
Сам факт наявності алюмінієвого корпусу або робочого колеса не означає, що вентилятор автоматично підходить для будь-якої вибухонебезпечної зони. Під час замовлення для такого об'єкта необхідно враховувати клас вибухонебезпечної зони, категорію та групу переміщуваної суміші й підбирати відповідну комплектацію.
Конструкція вентилятора ВЦ 14-46 №2,5
Вентилятор має класичну конструкцію промислового радіального вентилятора:
- спіральний корпус;
- робоче колесо діаметром 250 мм;
- вхідний патрубок;
- вихідний патрубок;
- електродвигун;
- станину та опорну конструкцію.
Робоче колесо оснащується 32 лопатками, загнутими вперед. Повітря надходить через вхідний отвір, захоплюється робочим колесом, що обертається, і під дією відцентрової сили переміщується від центру до периферії. Потім потік надходить у спіральний корпус, де формується необхідний тиск, після чого спрямовується у вихідний патрубок.
Конструктивне виконання №1 передбачає безпосереднє встановлення робочого колеса на вал електродвигуна. Завдяки цьому конструкція виходить досить компактною та не потребує пасової передачі.
Спіральний корпус може повертатися з кроком 45°, а напрямок обертання робочого колеса може бути правим або лівим. Це дозволяє підібрати положення вентилятора відповідно до конкретної схеми повітроводів та місця встановлення.
Електродвигун та різновиди ВЦ 14-46 №2,5
Вентилятор випускається з електродвигунами різної потужності. Для алюмінієвого виконання доступні різні варіанти залежно від виробника та призначення обладнання.
Варіанти за потужністю двигуна
ВЦ 14-46 №2,5 з двигуном 0,37 кВт
Компактний варіант для вентиляційних систем із відносно невисокою потребою у продуктивності та тиску. В алюмінієвому виконанні один із варіантів забезпечує робочу продуктивність близько 1370 м³/год за тиску близько 440 Па.
ВЦ 14-46 №2,5 з двигуном 0,55–0,75 кВт
Підходить для систем, де потрібна дещо більша продуктивність за частоти обертання 1500 об/хв. Залежно від комплектації продуктивність може становити приблизно 1960–2500 м³/год.
ВЦ 14-46 №2,5 з двигуном 1,1 кВт
Може постачатися як із двигуном на 1500 об/хв, так і в інших варіантах виконання. Для алюмінієвої вибухозахищеної модифікації виробники вказують варіанти з продуктивністю близько 1860–2850 м³/год залежно від частоти обертання та конкретного двигуна.
ВЦ 14-46 №2,5 з двигуном 2,2–3,0 кВт
Варіанти з частотою обертання 3000 об/хв призначені для систем, де необхідний вищий напір. Для алюмінієвих спеціальних виконань зустрічаються робочі точки близько 2550–3500 м³/год та тиск до приблизно 2000 Па.
ВЦ 14-46 №2,5 з двигуном 4,0–7,5 кВт
Потужніші комплектації призначені для вентиляційних і технологічних систем із підвищеними вимогами до продуктивності та тиску.
Для спеціальних алюмінієвих виконань виробники вказують варіанти з продуктивністю приблизно 4250–5800 м³/год за тиску до 2380 Па.
Габаритні розміри
Аеродинамічні характеристики
Основні характеристики
Для ВЦ 14-46 №2,5 характерні:
- тип — відцентровий радіальний вентилятор середнього тиску;
- типорозмір — №2,5;
- діаметр робочого колеса — 250 мм;
- всмоктування — одностороннє;
- кількість лопаток — 32;
- лопатки — загнуті вперед;
- конструктивне виконання — №1;
- привід — безпосередній від електродвигуна;
- напрямок обертання — правий або лівий;
- положення корпусу — з можливістю повороту з кроком 45°;
- матеріал спеціального виконання — алюмінієві сплави;
- температура переміщуваного середовища — до +80 °C для відповідних виконань;
- варіанти електродвигунів — різна потужність та частота обертання.
Для стандартного виконання серії також вказується діапазон продуктивності приблизно 1700–5200 м³/год та робочого тиску 400–2150 Па, однак для алюмінієвих і вибухозахищених модифікацій необхідно орієнтуватися на характеристики конкретної комплектації.
Для яких середовищ призначений
Вентилятор застосовується для переміщення:
- повітря;
- газоповітряних сумішей;
- технологічних газових середовищ у межах допустимих умов експлуатації;
- середовищ, для яких потрібне спеціальне матеріальне виконання вентилятора.
Для стандартних варіантів переміщуване середовище не повинно містити липких речовин, волокнистих матеріалів та великої кількості твердих механічних домішок. Для стандартної серії вказується допустимий вміст твердих домішок до 100 мг/м³.
Якщо передбачається робота з хімічно агресивними, вибухонебезпечними або іншими спеціальними середовищами, необхідно обирати відповідне виконання обладнання.
Область застосування
ВЦ 14-46 (ВР 287-46) №2,5 алюмінієвий може застосовуватися в:
- промислових системах вентиляції;
- припливно-витяжних установках;
- системах кондиціонування повітря;
- системах повітряного опалення;
- технологічній вентиляції;
- виробничих приміщеннях;
- складських та промислових об'єктах;
- хімічних і нафтохімічних виробництвах;
- технологічних установках;
- системах вентиляції вибухонебезпечних приміщень — за відповідного вибухозахищеного виконання;
- інших об'єктах, де потрібен радіальний вентилятор середнього тиску зі спеціальним матеріалом проточної частини.
Монтаж та варіанти виконання
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Завдяки можливості вибору положення вихідного патрубка вентилятор можна встановити в існуючу вентиляційну систему з урахуванням напрямку повітропроводів та доступного монтажного простору.
Перед замовленням необхідно визначити напрямок обертання та положення вихідного патрубка, якщо ці параметри мають значення для конкретної системи.
Переваги алюмінієвого ВЦ 14-46 №2,5
Алюмінієве виконання. Алюмінієві сплави дозволяють використовувати вентилятор у спеціальних умовах, де потрібен відповідний матеріал проточної частини.
Можливість застосування у вибухонебезпечних системах. Спеціальні виконання вентилятора з алюмінієвих сплавів випускаються для роботи у відповідних вибухонебезпечних середовищах. При цьому вентилятор повинен комплектуватися відповідним вибухозахищеним електродвигуном.
Середній тиск. Вентилятор здатний працювати в системах з аеродинамічним опором повітроводів та обладнання.
Великий вибір двигунів. Можливість вибору потужності дозволяє підібрати комплектацію відповідно до необхідної робочої точки.
Поворотний корпус. Положення вихідного патрубка можна адаптувати до схеми вентиляційної системи.
Безпосередній привід. Виконання №1 не потребує пасової передачі, що спрощує конструкцію.
Як підібрати ВЦ 14-46 №2,5
Під час вибору вентилятора необхідно враховувати не лише потужність двигуна, а й реальні параметри вентиляційної системи.
Для правильного підбору визначаються:
- необхідна продуктивність, м³/год;
- необхідний тиск, Па;
- опір повітроводів;
- довжина та переріз вентиляційної мережі;
- кількість поворотів і фасонних елементів;
- опір фільтрів, клапанів, решіток та інших елементів;
- температура переміщуваного середовища;
- наявність пилу та механічних домішок;
- хімічний склад середовища;
- необхідність вибухозахищеного виконання.
Після визначення цих параметрів обирається конкретна робоча точка вентилятора та відповідний електродвигун.
Важливо під час замовлення
Якщо ВЦ 14-46 (ВР 287-46) №2,5 алюмінієвий планується використовувати у вибухонебезпечній зоні, необхідно замовляти не просто алюмінієвий вентилятор, а відповідне вибухозахищене виконання ВЗ/ВЗІ з відповідним вибухозахищеним електродвигуном. Конкретна модифікація підбирається з урахуванням характеристик вибухонебезпечного середовища та вимог об'єкта.
Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №2,5 алюмінієвий з електродвигуном — промислове обладнання з робочим колесом діаметром 250 мм, призначене для систем вентиляції та технологічного переміщення повітря і газоповітряних сумішей. Різні варіанти потужності та частоти обертання дозволяють підібрати обладнання відповідно до необхідної продуктивності та тиску, а алюмінієве виконання використовується для спеціальних умов експлуатації, зокрема у відповідних вибухозахищених системах.
