| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
| АІР80В6 | 1,1 кВт | 1000 об/хв | 3600 м³/год | 590 Па | 20 кг |
| АІР90L6 | 1,5 кВт | 1000 об/хв | 4750 м³/год | 625 Па | 38 кг |
| АІР80А4 | 1,1 кВт | 1500 об/хв | — | — | 16 кг |
| АІР100L6 | 2,2 кВт | 1000 об/хв | 6500 м³/год | 670 Па | 38 кг |
| АІР112МА6 | 3 кВт | 1000 об/хв | 8000 м³/год | 700 Па | 46 кг |
| АІР100S4 | 3 кВт | 1500 об/хв | 4500 м³/год | 1300 Па | 34 кг |
| АІР100L4 | 4 кВт | 1500 об/хв | 5800 м³/год | 1410 Па | 37 кг |
| АІР112М4 | 5,5 кВт | 1500 об/хв | 7500 м³/год | 1550 Па | 55 кг |
| АІР132S4 | 7,5 кВт | 1500 об/хв | — | — | 82 кг |

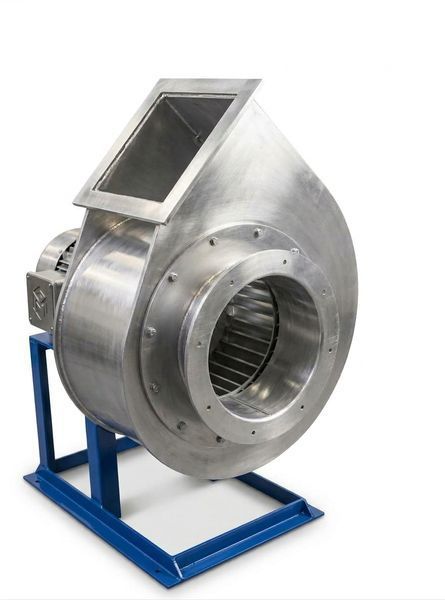

Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №4 в алюмінієвому виконанні з електродвигуном — промисловий радіальний вентилятор одностороннього всмоктування, призначений для переміщення повітря та газоповітряних сумішей у системах вентиляції, кондиціонування, повітряного опалення та технологічних установках.
Типорозмір №4 оснащується робочим колесом діаметром 400 мм. Алюмінієве виконання проточної частини застосовується для спеціальних умов експлуатації, коли висуваються підвищені вимоги до матеріалу вентилятора та зниження ризику утворення фрикційних іскор.
Вентилятор постачається з електродвигуном відповідної потужності. Конкретні значення продуктивності, тиску та частоти обертання визначаються обраною комплектацією та робочою точкою вентиляційної системи.

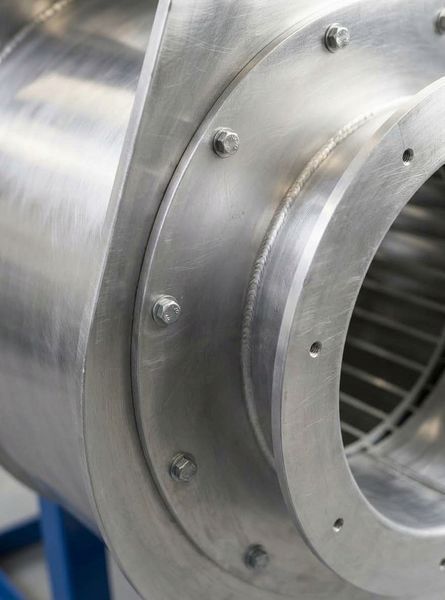

Алюмінієве виконання
Головна особливість цієї модифікації — виконання проточної частини вентилятора з алюмінієвих сплавів.
Алюмінієве виконання застосовується в системах, де потрібен спеціальний матеріал проточної частини, зокрема для зниження ризику утворення іскор під час можливого контакту обертових і нерухомих елементів.
При цьому наявність алюмінієвого робочого колеса або корпусу не означає автоматичну придатність вентилятора для будь-якої вибухонебезпечної зони. Якщо обладнання призначене для експлуатації у вибухонебезпечному середовищі, необхідно обирати передбачене виробником вибухозахищене виконання вентилятора та відповідний електродвигун.
Під час замовлення обладнання для вибухонебезпечного об'єкта враховуються клас зони, характеристики переміщуваного середовища, категорія та група вибухонебезпечної суміші.
Конструкція ВЦ 14-46 №4
Вентилятор має класичну конструкцію промислового радіального вентилятора та включає:
- спіральний корпус;
- робоче колесо діаметром 400 мм;
- вхідний патрубок;
- вихідний патрубок;
- електродвигун;
- станину та опорну конструкцію.
Робоче колесо вентилятора оснащується 32 лопатками, загнутими вперед. Під час обертання робочого колеса повітря надходить через центральну частину вентилятора, захоплюється лопатками та переміщується від центру до периферії під дією відцентрової сили.
Після цього повітряний потік надходить у спіральний корпус, де формується необхідний тиск, і далі спрямовується через вихідний патрубок у вентиляційну мережу.
Вентилятор має безпосередній привід від електродвигуна, завдяки чому не використовується пасова передача. Це дозволяє зробити конструкцію компактнішою та зменшити кількість елементів, які потребують обслуговування.
Електродвигун
ВЦ 14-46 (ВР 287-46) №4 може комплектуватися електродвигунами різної потужності залежно від необхідних параметрів вентиляційної системи.
Потужність двигуна обирається з урахуванням:
- необхідної продуктивності;
- необхідного тиску;
- опору вентиляційної мережі;
- температури переміщуваного середовища;
- режиму експлуатації.
Для спеціальних систем, у яких потрібен вибухозахист, необхідно використовувати відповідний вибухозахищений електродвигун.
Фактичні характеристики вентилятора визначаються конкретною комплектацією та обраною робочою точкою.
Принцип роботи
Принцип дії ВЦ 14-46 №4 ґрунтується на використанні відцентрової сили.
Після ввімкнення електродвигун приводить у рух робоче колесо. Повітря або газоповітряна суміш надходить через вхідний патрубок до центральної частини робочого колеса.
Лопатки захоплюють повітряний потік і переміщують його від центру до периферії. Під дією відцентрової сили потік набуває необхідної швидкості та тиску.
У спіральному корпусі напрямок руху повітря змінюється, а частина кінетичної енергії перетворюється на тиск. Після цього потік виходить через нагнітальний патрубок і надходить у систему повітроводів.

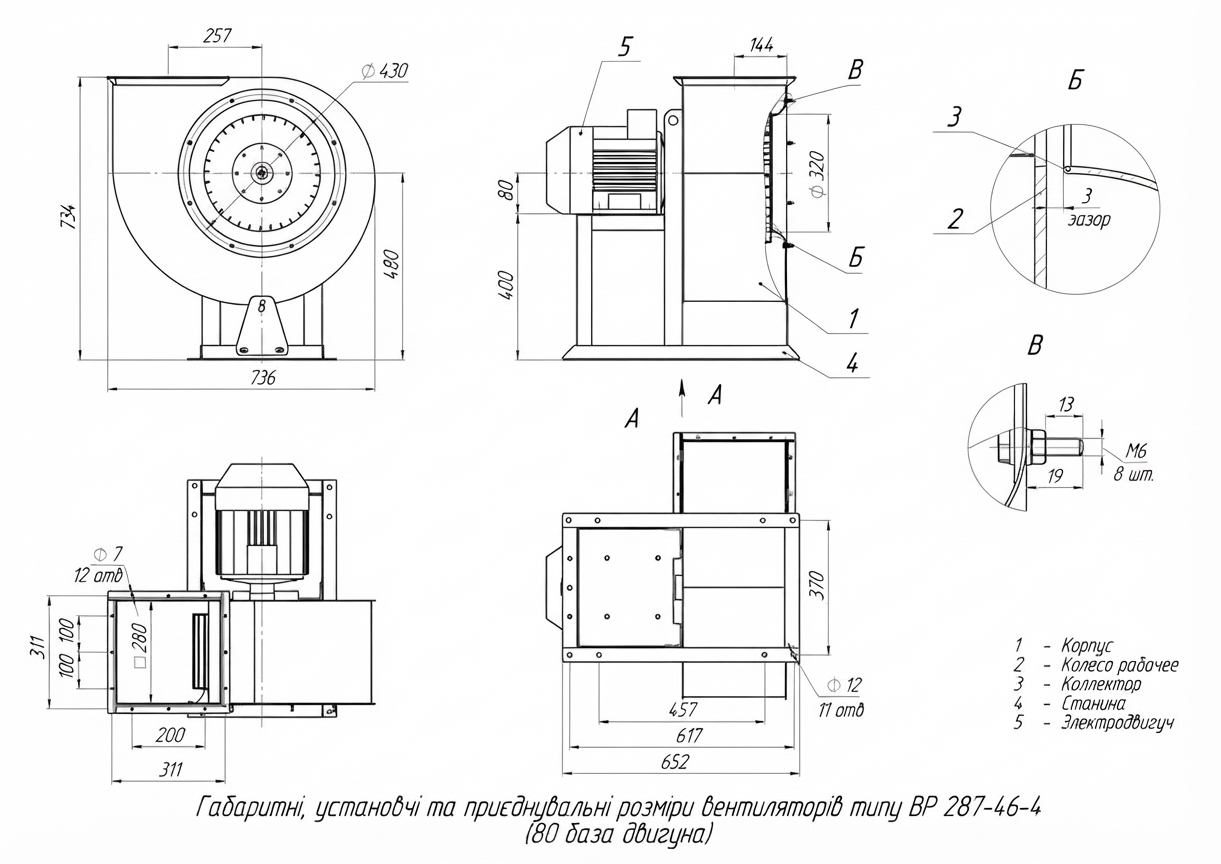

Габаритні розміри
Аеродинамічні характеристики
Монтаж та експлуатація
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Вентилятор встановлюється відповідно до проєкту вентиляційної системи та вимог до монтажу промислового обладнання.
Перед вибором конкретної комплектації необхідно визначити необхідні параметри повітряного потоку, опір вентиляційної мережі та режим роботи обладнання. Після цього підбирається відповідний варіант електродвигуна.
Для надійної експлуатації необхідно забезпечити міцне кріплення вентилятора, правильне підключення електродвигуна та регулярний контроль стану основних елементів обладнання.
Основні характеристики
Для вентилятора ВЦ 14-46 (ВР 287-46) №4 характерні:
- тип — відцентровий радіальний вентилятор середнього тиску;
- серія — ВЦ 14-46 (ВР 287-46);
- типорозмір — №4;
- діаметр робочого колеса — 400 мм;
- всмоктування — одностороннє;
- кількість лопаток — 32;
- лопатки — загнуті вперед;
- привід — безпосередній від електродвигуна;
- матеріал спеціального виконання — алюмінієві сплави;
- комплектація — вентилятор з електродвигуном;
- напрямок обертання — правий або лівий залежно від виконання;
- положення корпусу — визначається обраним виконанням;
- температура переміщуваного середовища — до +80 °C для відповідних виконань.
Продуктивність, тиск, частота обертання та потужність електродвигуна визначаються конкретною комплектацією вентилятора.
Для яких середовищ призначений
Вентилятор призначений для переміщення:
- атмосферного повітря;
- газоповітряних сумішей;
- технологічних газових середовищ у межах допустимих параметрів;
- інших середовищ, для яких передбачено відповідне виконання обладнання.
Для стандартних умов експлуатації переміщуване середовище не повинно містити липких речовин, волокнистих матеріалів та великої кількості твердих механічних домішок.
У разі необхідності роботи з хімічно агресивними, вибухонебезпечними або іншими спеціальними середовищами необхідно використовувати відповідне виконання вентилятора.
Область застосування
ВЦ 14-46 (ВР 287-46) №4 алюмінієвий може застосовуватися в:
- промислових системах вентиляції;
- припливно-витяжних установках;
- системах кондиціонування повітря;
- системах повітряного опалення;
- технологічній вентиляції;
- виробничих приміщеннях;
- складських та промислових об'єктах;
- хімічних і нафтохімічних виробництвах;
- технологічних установках;
- вентиляційних системах спеціального призначення;
- системах вентиляції вибухонебезпечних приміщень — за відповідного вибухозахищеного виконання;
- інших об'єктах, де потрібен радіальний вентилятор середнього тиску.
Переваги ВЦ 14-46 №4 в алюмінієвому виконанні
Алюмінієва проточна частина. Використання алюмінієвих сплавів дозволяє застосовувати вентилятор у спеціальних умовах експлуатації, де висуваються вимоги до матеріалу проточної частини.
Робоче колесо діаметром 400 мм. Збільшений типорозмір дозволяє використовувати вентилятор у системах із відповідними вимогами до продуктивності та тиску.
Середній тиск. Вентилятор розрахований на роботу з вентиляційними мережами, що мають аеродинамічний опір.
Безпосередній привід. Робоче колесо приводиться безпосередньо електродвигуном, без використання пасової передачі.
Комплектація з електродвигуном. Обладнання постачається готовим до встановлення у відповідну вентиляційну систему після монтажу та підключення.
Можливість спеціального виконання. Залежно від умов експлуатації може підбиратися відповідна комплектація, зокрема для спеціальних і вибухонебезпечних об'єктів.
Як підібрати ВЦ 14-46 №4
Для правильного вибору вентилятора необхідно враховувати реальні параметри вентиляційної системи.
Основними параметрами є:
- необхідна продуктивність, м³/год;
- необхідний тиск, Па;
- опір повітроводів;
- довжина та переріз вентиляційної мережі;
- кількість поворотів і фасонних елементів;
- опір фільтрів;
- опір клапанів та решіток;
- температура переміщуваного середовища;
- наявність пилу та механічних домішок;
- хімічний склад переміщуваного середовища;
- необхідність спеціального або вибухозахищеного виконання.
Після визначення необхідної робочої точки підбирається відповідна комплектація вентилятора та потужність електродвигуна.
Важливо під час замовлення
Якщо ВЦ 14-46 (ВР 287-46) №4 алюміній з двигуном планується використовувати у вибухонебезпечній зоні, необхідно замовляти відповідне вибухозахищене виконання вентилятора з відповідним вибухозахищеним електродвигуном.
Алюмінієве виконання саме по собі не підтверджує можливість експлуатації вентилятора в будь-якій вибухонебезпечній зоні. Конкретна модифікація визначається з урахуванням характеристик переміщуваного середовища, параметрів вибухонебезпечної зони та вимог об'єкта.
Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №4 алюміній з двигуном — промисловий радіальний вентилятор із робочим колесом діаметром 400 мм, призначений для переміщення повітря та газоповітряних сумішей у вентиляційних і технологічних системах. Алюмінієве виконання проточної частини призначене для спеціальних умов експлуатації, а комплектація з електродвигуном дозволяє підібрати обладнання відповідно до необхідних параметрів вентиляційної мережі.
