| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
| АІР180М8 | 11 кВт | 750 об/хв | 24000 м³/год | 1455 Па | 210 кг |
| АІР200М8 | 15 кВт | 750 об/хв | 28350 м³/год | 1550 Па | — |
| АІР200L8 | 18,5 кВт | 750 об/хв | 33600 м³/год | 1590 Па | — |
| АІР225М8 | 22 кВт | 750 об/хв | 41500 м³/год | 1600 Па | — |
| АІР225М6 | 30 кВт | 750 об/хв | — | — | — |
| АІР200L6 | 37 кВт | 1000 об/хв | 26250 м³/год | 2500 Па | — |
| АІР250S8 | 45 кВт | 1000 об/хв | — | — | — |

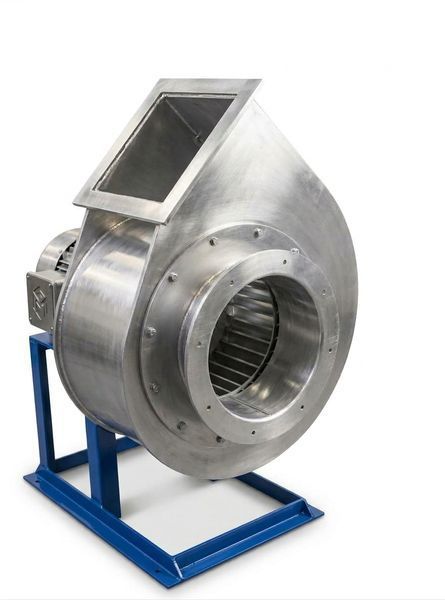

Відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 287-46) №8 в алюмінієвому виконанні з електродвигуном — промисловий радіальний вентилятор одностороннього всмоктування, призначений для переміщення повітря та газоповітряних сумішей у системах вентиляції, аспірації та технологічних установках.
Модель №8 оснащена робочим колесом номінальним діаметром 800 мм. Вентилятор призначений для експлуатації в системах, де необхідно переміщувати значні об’єми повітря та долати аеродинамічний опір вентиляційної мережі.
Алюмінієве виконання
Проточна частина вентилятора виготовлена з алюмінієвого сплаву. Таке виконання дає змогу зменшити масу конструкції порівняно зі сталевими аналогами та забезпечує необхідну стійкість матеріалу за відповідних умов експлуатації.
Алюмінієвий корпус та елементи проточної частини можуть застосовуватися в різних промислових вентиляційних системах, де важливі маса обладнання та властивості матеріалу.
Важливо: алюмінієве виконання саме по собі не є ознакою вибухозахисту. Для експлуатації у вибухонебезпечних зонах необхідно вибирати спеціальне вибухозахищене виконання вентилятора та електродвигуна з урахуванням категорії зони та характеристик переміщуваного середовища.
Конструкція вентилятора
Вентилятор ВЦ 14-46 (ВР 287-46) №8 включає:
- спіральний корпус;
- робоче колесо діаметром 800 мм;
- всмоктувальний патрубок;
- нагнітальний патрубок;
- електродвигун;
- опорну раму та кріпильні елементи.
Робоче колесо розміщене всередині корпусу. Під час обертання воно створює відцентровий рух повітря та формує необхідний повітряний потік. Одностороннє всмоктування забезпечує надходження повітря через центральну частину робочого колеса.
Електродвигун
Вентилятор постачається з електродвигуном. Потужність і частота обертання двигуна підбираються відповідно до необхідної продуктивності, тиску та робочої точки вентиляційної системи.
Безпосередній привід забезпечує передачу обертання безпосередньо від електродвигуна до робочого колеса та не потребує використання ремінної передачі.
Принцип роботи
Після ввімкнення електродвигун приводить у обертання робоче колесо. Повітря надходить через всмоктувальний патрубок у центральну частину колеса.
Під дією відцентрової сили повітряний потік переміщується від центру до периферії робочого колеса. Потім повітря надходить у спіральний корпус, де відбувається перетворення частини кінетичної енергії потоку на статичний тиск.
Після цього повітря через нагнітальний патрубок спрямовується в повітропровід і далі переміщується вентиляційною системою.
Габаритні розміри
Аеродинамічні характеристики
Монтаж та експлуатація
Конструкція вентилятора дозволяє адаптувати обладнання під різні варіанти монтажу.
Залежно від виконання можуть передбачатися:
- правий або лівий напрямок обертання робочого колеса;
- різні положення вихідного патрубка;
- кути положення корпусу 0°, 45°, 90°, 135°, 180°, 270° та 315°;
- трифазний електродвигун із живленням від мережі 380 В;
- інші варіанти електродвигуна за погодженням із замовником;
- спеціальні виконання обладнання для окремих умов експлуатації.
Вентилятор встановлюється відповідно до проєктної документації та вимог до монтажу промислового вентиляційного обладнання.
Перед вибором конкретного виконання необхідно визначити параметри вентиляційної мережі, необхідний повітряний потік, опір системи та режим експлуатації. На основі цих даних підбирається відповідний електродвигун.
Для надійної роботи необхідно забезпечити міцне кріплення вентилятора, правильне підключення електродвигуна та регулярний контроль технічного стану обладнання.
Основні характеристики
- тип — відцентровий радіальний вентилятор;
- модель — ВЦ 14-46 (ВР 287-46);
- номер вентилятора — №8;
- діаметр робочого колеса — 800 мм;
- виконання — алюмінієве;
- всмоктування — одностороннє;
- привід — безпосередній від електродвигуна;
- комплектація — вентилятор з електродвигуном;
- призначення — промислова вентиляція, аспірація та технологічні системи.
Фактичні показники продуктивності, тиску, частоти обертання та потужності електродвигуна визначаються конкретною комплектацією та робочою точкою вентиляційної системи.
Переміщуване середовище
Вентилятор призначений для переміщення повітря та відповідних газоповітряних сумішей, які не чинять недопустимого руйнівного впливу на матеріали конструкції та проточної частини.
Під час вибору обладнання необхідно враховувати температуру, склад, вологість та інші властивості переміщуваного середовища.
Область застосування
ВЦ 14-46 (ВР 287-46) №8 може застосовуватися в:
- промислових системах припливної та витяжної вентиляції;
- аспіраційних установках;
- виробничих цехах;
- складських та промислових приміщеннях;
- технологічних вентиляційних системах;
- системах видалення забрудненого повітря;
- установках із підвищеним аеродинамічним опором;
- різних промислових системах повітрообміну.
Переваги
- промислова конструкція;
- алюмінієве виконання проточної частини;
- робоче колесо діаметром 800 мм;
- одностороннє всмоктування;
- безпосередній привід від електродвигуна;
- відсутність ремінної передачі;
- можливість підбору двигуна відповідно до необхідних параметрів;
- надійна робота у складі вентиляційних систем;
- широкий спектр промислового застосування.
Як підібрати вентилятор
Для правильного підбору ВЦ 14-46 (ВР 287-46) №8 необхідно визначити необхідну продуктивність і тиск. Також враховуються опір вентиляційної мережі, довжина та конфігурація повітропроводів, температура і склад переміщуваного середовища, режим роботи та умови встановлення обладнання.
Потужність і частоту обертання електродвигуна слід підбирати відповідно до фактичної робочої точки системи.
Важливо при замовленні
Перед замовленням необхідно узгодити:
- необхідну продуктивність;
- необхідний тиск;
- потужність електродвигуна;
- частоту обертання;
- напрямок обертання;
- положення корпусу;
- напрямок викиду повітря;
- умови встановлення;
- температуру та характеристики переміщуваного середовища.
ВЦ 14-46 (ВР 287-46) №8 алюміній з двигуном — промисловий відцентровий вентилятор із робочим колесом діаметром 800 мм, призначений для використання у вентиляційних, аспіраційних та технологічних системах, де необхідне переміщення великих об’ємів повітря з подоланням опору вентиляційної мережі.
