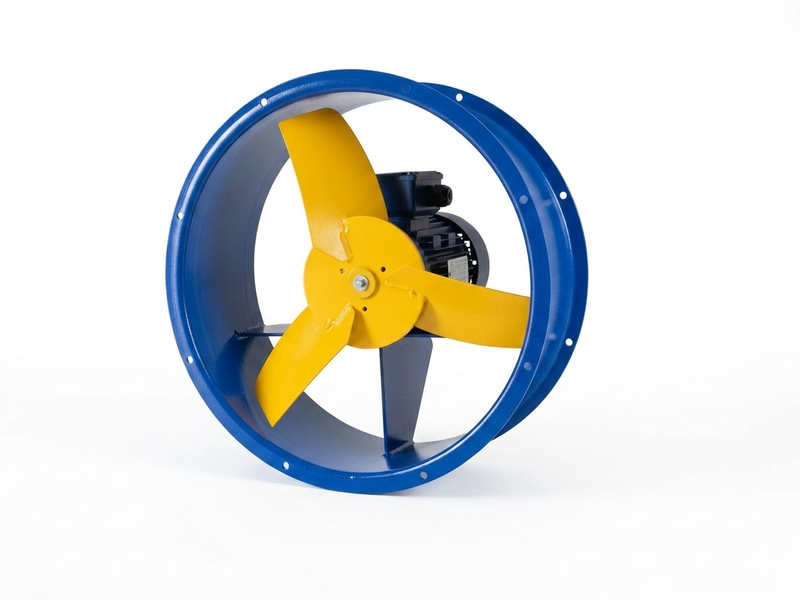

Осьовий вентилятор ВО 06-300 №2,5 з двигуном 0,25 кВт 3000 об/мин

ВО 06-300 №2,5 — осьовий вентилятор низького тиску, призначений для вентиляції, кондиціонування та різних технологічних процесів на виробничих об’єктах. Він поєднує високу надійність, точність складання та довговічність при експлуатації в стандартних і агресивних умовах.

Основні характеристики

• Тип вентилятора: осьовий (аксіальний) низького тиску

• Матеріал корпусу: вуглецева сталь (за замовленням — алюмінієві сплави, нержавіюча сталь, різнорідні метали)

• Покриття: порошкове

• Виконання:

  • №1 — праве обертання

  • №2 — ліве обертання

• Діаметр крильчатки: 250 мм

• Кількість лопатей: 3 шт. (реверсивна — 6 шт.)

• Електродвигуни: потужністю від 0,12 до 0,37 кВт

• Продуктивність: 700…1520 м³/год

• Робочий тиск: 20…90 Па

• Температура робочого середовища: -40…+40 °С

• Напруга мережі: 380 В

• Гарантія: 2 роки

Застосування

ВО 06-300 №2,5 використовується:

• У системах вентиляції, опалення та кондиціонування

• У промислових процесах: сушильні камери, морозильні камери, фарбувальні камери та ін.

• У будь-яких умовах, де не потрібен високий тиск повітряного потоку

Особливості конструкції

Корпус вентилятора:
Металевий зварний циліндричної форми з приєднувальними фланцями. Для підвищення жорсткості прокатані хвилеподібні ребра. Порошкове покриття захищає від корозії.

Крилчатка:
Сварна, металева, правого або лівого обертання, насаджується на вал двигуна. Динамічно збалансована для мінімального шуму та довговічності. Стандартна модель — 3 лопаті, реверсивна — 6 лопатей для роботи в режимах припливу та витяжки.

Електродвигун:
Асинхронні однофазні та трифазні двигуни серії АІР з короткозамкненим ротором, потужністю 0,12–0,37 кВт, частотою обертання 1500 або 3000 об/хв. Установлюються на монтажну плиту і забезпечують стабільну роботу вентилятора.

Напрямок обертання

Напрямок обертання крильчатки визначається зі сторони електродвигуна:

• Праве обертання (виконання №1): за годинниковою стрілкою, потік повітря йде від крильчатки до двигуна

• Ліве обертання (виконання №2): проти годинникової стрілки, потік повітря йде від двигуна до крильчатки

Матеріали корпусу та крильчатки

• Вуглецева сталь: стандартне і найпоширеніше виконання

• Нержавіюча сталь: для роботи в агресивному середовищі

• Різнорідні метали: вибухозахищене виконання для об’єктів з високим ризиком загоряння

• Алюмінієві сплави: повністю вибухозахищене виконання, відповідає державним нормам, але коштує у 3–4 рази дорожче

Переваги вентиляторів ВО 06-300 №2,5

• Надійна конструкція та висока якість збірки

• Підвищена продуктивність при низьких експлуатаційних витратах

• Точне балансування крильчатки

• Якісні електродвигуни

• Порошкове покриття для довговічності

• Доступна ціна та 2 роки гарантії

Габаритні та приєднувальні розміри

Графік (діаграма) аеродинаміки
