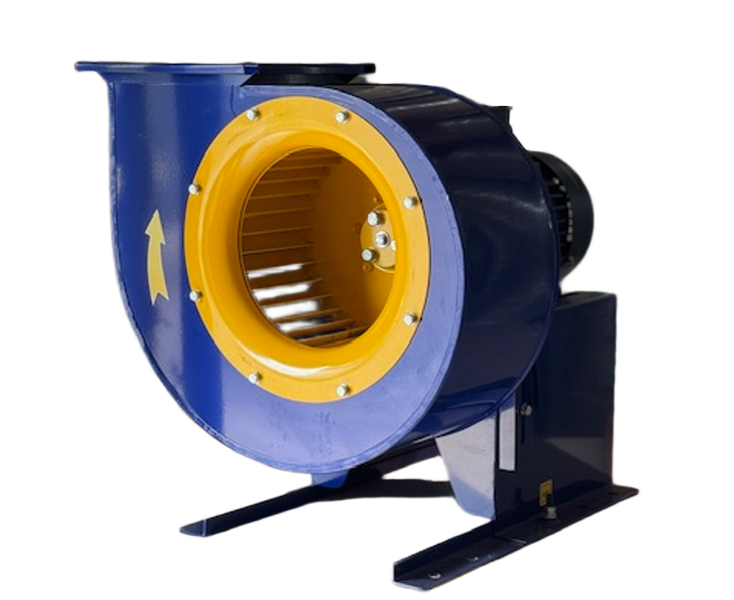

Відцентровий вентилятор середнього тиску ВЦ 14-46 №5 з двигуном 4 кВт 1000 об/хв

Радіальний вентилятор ВЦ 14-46 (ВР 288-46) №5 Виконання №1 - пристрій з електричним двигуном загальнопромислового типу АІР. Вентилятор призначений для використання у звичайному середовищі. При комплектації моторами типу 3ВР, АІММ, 4ВР вентилятор отримує вибухозахищене виконання для роботи в потенційно небезпечних умовах. Наша компанія пропонує оригінальні пристрої від перевірених виробників. Вони відрізняються стабільною роботою, ефективним результатом, простотою експлуатації. У нашому каталозі ви знайдете радіальні вентилятори типу ВЦ 14-46 (ВР 288-46) №5 Виконання №1 за прийнятними цінами.

ГАБАРИТНІ РОЗМІРИ ВЕНТИЛЯТОРА СЛИМАКИ ВЦ 14-46 5

АЕРОДИНАМІЧНІ ХАРАКТЕРИСТИКИ ЦЕНТРОБІЖНИХ ВЕНТИЛЯТОРІВ ВЦ 14-46 №5

ТЕХНІЧНІ ОСОБЛИВОСТІ РАДІАЛЬНИХ ВЕНТИЛЯТОРІВ ВЦ 14-46 (ВР 288-46) №5 ВИКОНАННЯ №1

Вентилятори цього типу можуть бути виконані з різних матеріалів - все залежить від того, в яких умовах використовувати пристрій. Представлені варіанти із нержавіючої сталі, алюмінію, вуглецевої сталі, різнорідних матеріалів. При цьому поєднання можуть бути різними - наприклад, робоче колесо зроблено з вуглецевої сталі, а корпус - алюмінієвий.

Радіальні вентилятори широко використовуються як елемент систем, які очищають повітря від сторонніх запахів та речовин, які добре зарекомендували себе в системах кондиціювання. У повітрі повинно бути сторонніх агресивних домішок, липких чи волокнистих вкраплень. Максимальна концентрація твердих елементів – не більше 100 мг на м3. Це вимоги до використання у помірному чи тропічному кліматі. Температура газо-повітряних сумішей не повинна бути вищою за 80 градусів. Модель ВЦ 14-46 (ВР 288-46) No5 Виконання №1 складається з власне вентилятора, робочого колеса, корпусу або обичайки, електромотора (типу АІР, 4ВР, 3ВР, АІММ). Усі складові можна придбати окремо. Вентилятор має такі характеристики:

Мають середній тиск.

• Працюють у режимі одностороннього всмоктування.
• Лопатки у кількості 32 штук мають загнуту вперед форму.
• Можуть обертатися вліво та вправо.
• Мають кут повороту на 270, 180, 90 і 0 градусів.
• З двигуном вентилятор ВЦ 14-46 (ВР 288-46) №5 Виконання №1 з'єднується за допомогою валу.

Вентилятори ВЦ 14-46 (ВР 288-46) № 5 Виконання №1 широко застосовуються в кліматичних та вентиляційних системах для обладнання повітряного опалення. Використовують їх у санітарних чи виробничих цілях. Якщо виконання – вибухозахищене, воно може використовуватися в умовах із підвищеною небезпекою. Як вибухозахищене, так і звичайне виконання підходить для експлуатації в помірному та тропічному кліматі. При цьому температура навколишнього середовища не повинна бути нижчою від мінус 40 градусів або вище плюс 40 градусів. Температура навколишнього середовища - не вище 80 градусів.

Положення корпусу вентилятора з боку всмоктування повітря

Принцип роботи та комплектація

Вентилятор працює таким чином: повітря надходить до лопаток, що знаходяться на робочому колесі. Вони його захоплюють і під дією відцентрової сили переміщають усередині корпусу в равлик. Далі повітря йде до вентиляційного вихлопу. У комплект поставки входить спіральний корпус, робоче колесо, станина, колектор та двигун асинхронного типу. Робоче колесо і двох дисків - заднього з переднього. На ньому встановлено 32 лопатки листового типу та маточина. Станина – зварена, на ній розташований двигун та кожух. Колектор дозволяє підводити повітряні маси до робочого колеса.

ЯК ЗАМОВИТИ ВЕНТИЛЯТОР ВЦ 14-46 (ВР 288-46) №5

Щоб придбати дану модель, натисніть кнопку купити, вказавши дані для доставки та варіант оплати. З вами зв'яжуться наші співробітники, щоб уточнити всі дані. Також ви можете зателефонувати нам, щоб обговорити виконання вентилятора, підбір комплектуючих і матеріалів.
