Електродвигун |
Потужність |
Частота |
Продуктивність |
Тиск |
Вага |
АІР180М8 |
15 кВт |
750 об/хв |
23000 м3/год |
950 Па |
400 кг |
АІР200М8 |
18,5 кВт |
750 об/хв |
28000 м3/год |
1160 Па |
440 кг |
АІР200L8 |
22 кВт |
750 об/хв |
35000 м3/год |
1500 Па |
450 кг |
АІР200L6 |
30 кВт |
1000 об/хв |
26000 м3/год |
2400 Па |
450 кг |
АІР225M8 |
30 кВт |
750 об/хв |
50000 м3/год |
1500 Па |
700 кг |
АІР225М6 |
37 кВт |
1000 об/хв |
33800 м3/год |
2600 Па |
590 кг |
АІР250S8 |
37 кВт |
750 об/хв |
50000 м3/год |
1500 Па |
690 кг |
АІР250S6 |
45 кВт |
1000 об/хв |
40000 м3/год |
2700 Па |
690 кг |
АІР250M6 |
55 кВт |
1000 об/хв |
48200 м3/год |
2750 Па |
750 кг |
АІР280S6 |
75 кВт |
1000 об/хв |
60800 м3/год |
2600 Па |
920 кг |
АІР280M6 |
90 кВт |
1000 об/хв |
68100 м3/год |
2600 Па |
1020 кг |

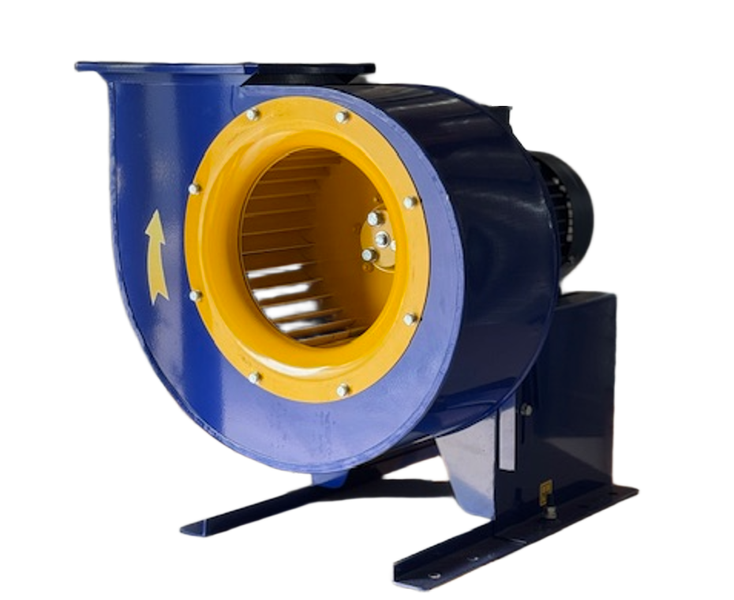

Радіальний вентилятор ВЦ 14-46 (ВР 288-46) №8 виконання №1 - пристрій з електричним двигуном загальнопромислового типу АІР. Вентилятор призначений для використання у звичайному середовищі. При комплектації моторами типу 3ВР, АІММ, 4ВР вентилятор отримує вибухозахищене виконання для роботи в потенційно небезпечних умовах. Наша компанія пропонує оригінальні пристрої від перевірених виробників. Вони відрізняються стабільною роботою, ефективним результатом, простотою експлуатації. У нашому каталозі ви знайдете радіальні вентилятори типу ВЦ 14-46 (ВР 288-46) №8 Виконання №1 за прийнятними цінами.
ГАБАРИТНІ РОЗМІРИ ВЕНТИЛЯТОРА СЛИМАКИ ВЦ 14-46 8
АЕРОДИНАМІЧНІ ХАРАКТЕРИСТИКИ ЦЕНТРОБІЖНИХ ВЕНТИЛЯТОРІВ ВЦ 14-46 №4
ТЕХНІЧНІ ОСОБЛИВОСТІ РАДІАЛЬНИХ ВЕНТИЛЯТОРІВ ВЦ 14-46 (ВР 288-46) №8 ВИКОНАННЯ №1
Вентилятори цього типу можуть бути виконані з різних матеріалів - все залежить від того, в яких умовах використовувати пристрій. Представлені варіанти з нержавіючої сталі, алюмінію, вуглецевої сталі, різноманітних матеріалів. При цьому поєднання можуть бути різними - наприклад, робоче колесо зроблено з вуглецевої сталі, а корпус - алюмінієвий.
Радіальні вентилятори широко використовуються як елемент систем, які очищають повітря від сторонніх запахів та речовин, які добре зарекомендували себе в системах кондиціювання. У повітрі повинно бути сторонніх агресивних домішок, липких чи волокнистих вкраплень. Максимальна концентрація твердих елементів – не більше 100 мг на м3. Це вимоги до використання у помірному чи тропічному кліматі. Температура газо-повітряних сумішей не повинна бути вищою за 80 градусів. Модель ВЦ 14-46 (ВР 288-46) No8 Виконання №1 складається з власне вентилятора, робочого колеса, корпусу або обичайки, електромотора (типу АІР, 4ВР, 3ВР, АІММ). Усі складові можна придбати окремо. Вентилятор має такі характеристики:
Мають середній тиск.
- Працюють у режимі одностороннього всмоктування.
- Лопатки у кількості 32 штук мають загнуту вперед форму.
- Можуть обертатися вліво та вправо.
- Мають кут повороту на 270, 180, 90 і 0 градусів.
- З двигуном вентилятор ВЦ 14-46 (ВР 288-46) №8 виконання №1 з'єднується за допомогою валу.
Вентилятори ВЦ 14-46 (ВР 288-46) № 8 виконання №1 широко застосовуються в кліматичних та вентиляційних системах для обладнання повітряного опалення. Використовують їх у санітарних чи виробничих цілях. Якщо виконання – вибухозахищене, воно може використовуватися в умовах із підвищеною небезпекою. Як вибухозахищене, так і звичайне виконання підходить для експлуатації в помірному та тропічному кліматі. При цьому температура навколишнього середовища не повинна бути нижче мінус 40 градусів або вище плюс 40 градусів. Температура навколишнього середовища - не вище 80 градусів.
Положення корпусу вентилятора з боку всмоктування повітря
Принцип роботи та комплектація
Вентилятор працює таким чином: повітря надходить до лопаток, що знаходяться на робочому колесі. Вони його захоплюють і під дією відцентрової сили переміщають усередині корпусу в равлик. Далі повітря йде до вентиляційного вихлопу. У комплект поставки входить спіральний корпус, робоче колесо, станина, колектор та двигун асинхронного типу. Робоче колесо і двох дисків - заднього з переднього. На ньому встановлено 32 лопатки листового типу та маточина. Станина – зварена, на ній розташований двигун та кожух. Колектор дозволяє підводити повітряні маси до робочого колеса.
ЯК ЗАМОВИТИ ВЕНТИЛЯТОР ВЦ 14-46 (ВР 288-46) №8
Щоб придбати дану модель, натисніть кнопку купити, вказавши дані для доставки та варіант оплати. З вами зв'яжуться наші співробітники, щоб уточнити всі дані. Також ви можете зателефонувати нам, щоб обговорити виконання вентилятора, підбір комплектуючих і матеріалів.
