Электродвигатель | Мощность | Частота | Производительность | Давление | Вес |
АІР315S6 | 110 кВт | 1000 об/мин | 94700 м3/ч | 2900 Па | 2700 кг |
АІР315М6 | 132 кВт | 1000 об/мин | 98000 м3/ч | 3100 Па | 2900 кг |
АІР200L6 | 30 кВт | 1000 об/мин | 62000 м3/ч | 1200 Па | 2100 кг |
АІР225М6 | 37 кВт | 1000 об/мин | 66200 м3/ч | 1400 Па | 2200 кг |
АІР250S6 | 45 кВт | 1000 об/мин | 72100 м3/ч | 1650 Па | 2300 кг |
АІР250М6 | 55 кВт | 1000 об/мин | 77300 м3/ч | 1900 Па | 2400 кг |
АІР280S6 | 75 кВт | 1000 об/мин | 82400 м3/ч | 2200 Па | 2550 кг |
АІР280М6 | 90 кВт | 1000 об/мин | 88200 м3/ч | 2500 Па | 2650 кг |
Завдяки цьому він здатний впоратися з гарячими повітряними та газоподібними сумішами. Найбільш поширені такі вентилятори з виробництва, де відбувається обробка продуктів - аграрних, промислових, будівельних матеріалів. Крім того, використовують цю модель і для харчової промисловості. За допомогою такого пристрою подають гаряче повітря на виробництві для обробки дерева або сушіння в елеваторах. Вони призначені і для систем кондиціювання або опалення.
Габаритні розміри
Аеродинамічні характеристики
УМОВИ ЗАСТОСУВАННЯ ВЕНТИЛЯТОРА ВЦ 4-76-14
Вентилятор має певні умови експлуатації, у яких він може працювати коректно. Так, максимальна температура газоповітряної суміші для переміщення не повинна перевищувати 180 градусів. Призначений він для повітря, технологічних газів та диму. У масах, що переміщуються, не повинно бути абразивних, липких і вибухонебезпечних речовин, волокон. Працює вентилятор за умов помірного клімату.
Положення корпусу вентиляторів вигляд з боку всасу
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЖАРСТІЙНОГО ВЕНТИЛЯТОРА ВЦ 4 76 14
Матеріалом для пристрою є сталь високої температурної міцності – вуглецева з жаростійкою фарбою. Все це дозволяє не псуватися від впливу високих температур, зберігати цілісність протягом усього терміну експлуатації.

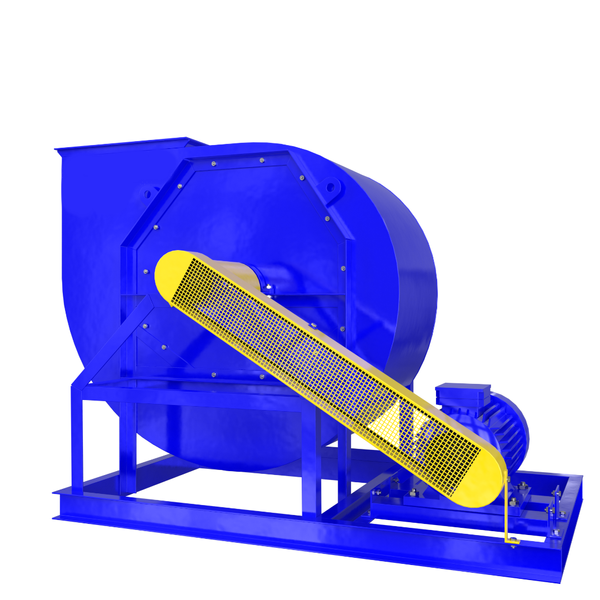

Вентилятор ВЦ 4-76 No14 має крильчатку 1400 мм. Складається обладнання зі спірального корпусу (равлика), асинхронного двигуна, колектора, робочого колеса та станини.
Всередині равлика знаходиться колектор та робоче колесо. На колесі розташовано 12 лопаток, які мають аеродинамічну форму. Вони легко захоплюють повітря та спрямовують його всередину. Є колектор, який регулює кількість газоповітряної суміші, вирівнює потік повітря. Він переміщається всередині корпусу до вихлопного отвору.
Всю конструкцію на собі утримує станина.Вентилятор можна встановлювати на фундамент або віброізолятори. Найкращий вибір для встановлення пристрою - окреме приміщення з гарною вентиляцією.
Для замовлення жаростійкого вентилятора ВЦ 4-76 №14, скористайтесь формою на сайті. Вкажіть дані доставки, виберіть спосіб оплати. Після отримання форми замовлення наші співробітники зв'яжуться з вами для уточнення даних. Ми гарантуємо високу якість та оригінальність обладнання!
Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
110 кВт 1000 об/хв | 110 кВт | 1000 об/хв | 94700 м3/год | 2900 Па | 2700 кг |
132 кВт 1000 об/хв | 132 кВт | 1000 об/хв | 98000 м3/год | 3100 Па | 2900 кг |
30 кВт 1000 об/хв | 30 кВт | 1000 об/хв | 62000 м3/год | 1200 Па | 2100 кг |
37 кВт 1000 об/хв | 37 кВт | 1000 об/хв | 66200 м3/год | 1400 Па | 2200 кг |
45 кВт 1000 об/хв | 45 кВт | 1000 об/хв | 72100 м3/год | 1650 Па | 2300 кг |
55 кВт 1000 об/хв | 55 кВт | 1000 об/хв | 77300 м3/год | 1900 Па | 2400 кг |
75 кВт 1000 об/хв | 75 кВт | 1000 об/хв | 82400 м3/год | 2200 Па | 2550 кг |
90 кВт 1000 об/хв | 90 кВт | 1000 об/хв | 88200 м3/год |
