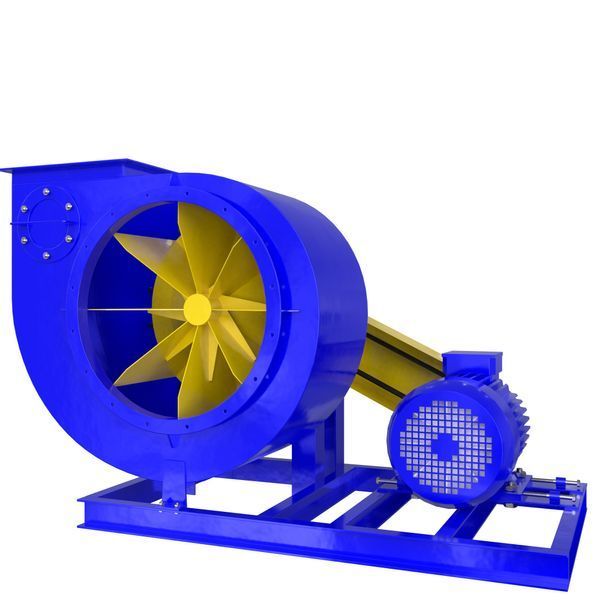

Вентилятор пилової ВЦП 7-40 №8 призначений для відведення газоповітряної суміші, в якій знаходиться підвищений вміст пилових частинок.Використання такого вентилятора дозволяє позбавитися пилу, що необхідно для нормальної роботи персоналу, а також обладнання. Пристрій отримав широке застосування на виробництві, відрізняється стабільністю та ефективністю роботи. Вентилятор можна замовити на сайті нашої компанії з доставкою до вашого міста. Ми гарантуємо якість та оригінальність обладнання, а також прийнятну ціну.
Габаритні розміри
Аеродинамічні характеристики
ТЕХНІЧНІ ОСОБЛИВОСТІ ПИЛЬОВОГО ВЕНТИЛЯТОРА ВЦП 7-40 8
Вентилятор відрізняється безпекою та надійністю використання, призначений для тривалого використання. Усі його складові відрізняються довговічністю та стійкістю до зносу. Високі робочі характеристики гарантують швидке відведення запиленого повітря із приміщення. При цьому керувати роботою пристрою та технічно його обслуговувати досить просто. Головне, щоб цим займалася людина з відповідними знаннями та навичками.
Пристрій має одностороннє всмоктування, а його корпус зварного типу надійно захищає внутрішні частини від негативних факторів зовнішнього середовища. Відцентрове колесо має діаметр 800 мм, може обертатися вліво та вправо. На ньому встановлено шість лопаток аеродинамічної форми. При цьому робоче колесо з'єднане з двигуном за допомогою клинопасової передачі.
Вентилятор ВЦП 7-40-8 застосовується разом з іншим обладнанням для видалення пилу та стружки з приміщення. Можливе використання пристрою як з металевою, так і дерев'яною стружкою, а також з пиловими частинками, які утворюються при обробці бавовни та вовни. Пилові вентилятори цієї моделі використовують разом із пневмотранспортними установками.
Положення корпусу вентилятора з боку всмоктування повітря
ОСНОВНИМИ ЕЛЕМЕНТАМИ ПРИСТРОЇ Є НАСТУПНІ:
- Слимак - має зварну конструкцію з листового металу.
- Вхідний патрубок має фланцеве приєднання, є зазор для подачі суміші до робочого колеса.
- Робоче колесо - динамічно збалансоване, відцентрового типу, має два диски та маточину з лопатками (8 штук).
- Електричний двигун - трифазний асинхронного типу, може мати загальнопромислове або вибухозахищене виконання.
- Станина - вентилятор встановлений на зварювальну раму, монтувати яку можна безпосередньо на фундамент або за допомогою віброізоляторів.
У процесі роботи вентилятора ВЦП 7 40 8 газоповітряна суміш подається до робочого колеса за допомогою вхідного патрубка. Робоче колесо обертається під дією відцентрової сили та за допомогою лопаток захоплює повітря, переміщуючи його всередину. Далі він рухається назовні через вихідний отвір.
Вентилятор може бути виконаний і різних матеріалів - залежить від того, для яких умов роботи призначений пристрій:
- Вуглецева сталь використовується для загальнопромислових вентиляторів.
- Нержавіюча сталь - для стійкості до агресивних середовищ.
- Різнорідні метали та алюміній - для вибухозахищеного виконання.
Робоче колесо вентилятора ВЦП 7-40 №8 динамічно збалансоване, що продовжує термін його служби, знижує рівень шуму. Равлик виконаний з листового металу, який не схильний до псування зовнішніх негативних факторів. Двигун трифазний – загальнопромисловий АІР. Може бути встановлений вибухозахищений варіант. Встановлювати вентилятор можна на фундамент або віброізолятори, якщо є необхідність зниження вібрації та рівня шуму.
ВИМОГИ ДО УМОВ ЕКСПЛУАТАЦІЇ
Вентилятор потребує певних умов використання. Це потрібне для безпеки, а також стабільності роботи пристрою. Важливо, щоб навколишній простір відповідав таким вимогам:
Помірний чи тропічний клімат.
- Температура - від мінус 40 до плюс 40 для помірного та до 45 градусів - для тропічного клімату.
- Вентилятор призначений для другої категорії розміщення - він має бути під навісом. Якщо говорити про помірний клімат, то можлива і перша категорія поза приміщенням, але із забезпеченням захисту двигуна від потрапляння опадів та сонячних променів.
- Максимальний рівень вібрації не повинен перевищувати 5 мм\с.
- Повітря, що переміщається, не повинно перевищувати температуру в 80 градусів (якщо йдеться про загальнопромислове виконання пристрою).
- Максимально допустима кількість пилу в суміші - 1 кг\м3.
Монтаж вентилятора повинен здійснюватися кваліфікованим спеціалістом, який має до цього допуску. Попередньо людина обов'язково має пройти інструктаж. Технічне обслуговування виконується за потребою, а перед першим запуском потрібно провести тестовий. Якщо пристрій видає сторонні шуми, його потрібно повністю вимкнути та провести огляд.
