| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Вага |
| АІР160М6 | 15 кВт | 1000 об/хв | 11000 м3/год | 3000 Па | 780 кг |
| АІР180М6 | 18,5 кВт | 1000 об/хв | 12100 м3/год | 3100 Па | 790 кг |
| АІР200М4 | 37 кВт | 1500 об/хв | 11800 м3/год | 7800 Па | 860 кг |
| АІР200L4 | 45 кВт | 1500 об/хв | 15200 м3/год | 7600 Па | 890 кг |
| АІР225M4 | 55 кВт | 1500 об/хв | 18000 м3/год | 6600 Па | 950 кг |
| АІР250S4 | 75 кВт | 1500 об/хв | 20000 м3/год | 6000 Па | 1050 кг |

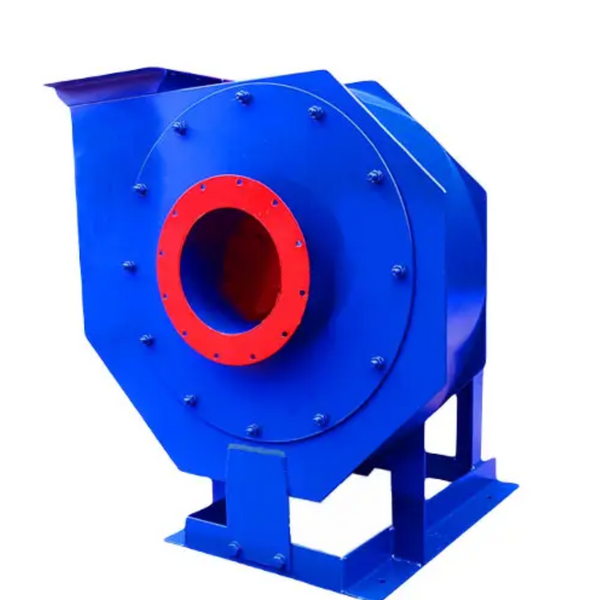

Центробіжний вентилятор високого тиску ВВС №11 пристрій з високою ефективністю роботи, який швидко видалить відпрацьоване повітря або газо-повітряні суміші.Це промислове обладнання, яке призначене для відведення газоповітряних сумішей температурою не вище 80 градусів. Головна умова - щоб у масі, що переміщалася, було пилу і твердих домішок не більше 100 мг\м3. Липких і волокнистих матеріалів не повинно бути - вони здатні вивести з ладу внутрішній механізм. Наша компанія пропонує якісні відцентрові вентилятори за вигідною ціною з доставкою до вашого міста. Ми отримуємо техніку безпосередньо від виробника, що гарантує її оригінальність.
Габаритні розміри
Аеродинамічні характеристики
СФЕРА ЗАСТОСУВАННЯ ЦЕНТРОБІЖНОГО ВЕНТИЛЯТОРА ВИСОКОГО ТИСКУ ВВС 11
Вентилятор високого тиску ВВС №11 відрізняється надійною та якісною збіркою. Завдяки цьому він прослужить тривалий час у різних умовах. Головне підібрати модифікацію виробу, яка за матеріалами, з яких вона виконана, підходить до майбутніх особливостей роботи. Не залежно від сфери застосування вентилятор повинен бути захищений від впливу прямих сонячних променів і вологи. У помірному кліматі категорія розміщення обладнання – перша. Вентилятор високого тиску ВВС №11 призначений для встановлення в припливно-витяжній вентиляції та системах повітряного опалення, кондиціювання приміщень промислового призначення. Крім того, застосовують пристрій у комплексах, де потрібно видаляти повітря з пилом та димом, без наявності в ньому хімічних агресивних або вибухонебезпечних речовин.
Сфера застосування:
- Системи опалення виробничих приміщень, комерційних, громадських чи побутових.
- Системи вентиляції.
- Подача повітря до сушильних печей та вагранок.
- Транспортування пилу або легких сипких речовин.
- Інші санітарно-виробничі цілі.
У технічному описі пристрою вказано всі подробиці умов експлуатації, яким повинен відповідати мікроклімат у приміщенні, а також особливості газоповітряної суміші.
Положення корпусу вентиляторів вигляд з боку всасу
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЦЕНТРОБІЖНИХ ВЕНТИЛЯТОРІВ ВИСОКОГО ТИСКУ ВВС 11
Вентилятор призначений для виконання двох основних функцій. Перша - це подача суміші в камеру або систему, друга - оновлення або переміщення газоповітряної суміші у просторі для вентиляції або інших цілей.
Вентилятори відрізняються такими перевагами:
- Безперебійне забезпечення повітря при високому тиску в системі.
- Спіралеподібна форма корпусу суттєво покращує продуктивність пристрою.
- Одностороннє всмоктування.
- Робоче колесо може обертатися праворуч і ліворуч.
- Працює вентилятор за допомогою прямого приводу.
- Робоче колесо оснащене 12 лопатями аеродинамічної форми.
Залежно від призначення пристрою, корпус та крильчатка вентилятора можуть бути виконані з різних матеріалів. При цьому кожен пристрій відповідає високим стандартам якості та безпеки.
В комплект поставки вентилятора входить все необхідне для того, щоб розпочати його експлуатацію. Він має високий ККД, створений для тривалої безперебійної роботи, споживає невелику кількість електроенергії. Таким чином це надійне промислове обладнання.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ ВЕНТИЛЯТОРА ВВС-11
Вентилятор має міцний корпус, виготовлений з листового металу. Робоче колесо з 12 лопатями надійно приварене до заднього та переднього дисків. Кріпиться вентилятор за допомогою фланцевого з'єднання. Електричне живлення подається за допомогою клемної коробки.
Особливості вузлів вентилятора:
- Коллектор і вхідний патрубок - через них газоповітряна суміш подається до робочого колеса. Наявність колектора дозволяє вирівнювати потік повітря.
- Робоче колесо - воно захоплює газо-повітряну суміш і за рахунок створення високого тиску передає її далі, всередину равлика. Колесо може обертатися вправо або вліво x- все залежить від виконання обладнання.
- Равлик - корпус спіралеподібної форми, виготовлений з листової сталі, шви - зварені.
- Електродвигун - для загальнопромислових пристроїв встановлюють двигун типу АІР, а для вибухозахищених використовують інші варіанти (наприклад, АІММ, 4ВР).
- Станина - зварена, не її встановлений корпус вентилятора та його внутрішні елементи. Фіксуватися вона може на фундаменті чи віброізоляторах.
Для замовлення вентилятора відцентрового високого тиску ВВС №11, натисніть кнопку купити поруч із пристроєм у каталозі. Ми пропонуємо кілька варіантів доставки та оплати - вкажіть ті, які вам підходять найкраще. Ми гарантуємо повний комплект постачання та оригінальність обладнання. З усіх питань звертайтесь до наших консультантів за телефоном або через сайт.
